3D建模软件怎样设置非对称拔模
3D建模软件怎样设置非对称拔模
在3D建模的模具设计、产品结构设计中，非对称拔模是保障零件顺利脱模、兼顾功能需求的关键操作，但你是否常被非对称拔模设置困扰：想给零件两侧设不同拔模角，只能分两次单独设置，结果两侧拔模面在顶部衔接处出现缝隙，还得手动修补；找不到软件中非对称拔模的功能入口，只能用“分割面+单一拔模”的复杂操作，耗时半小时还容易出错；甚至设置后发现拔模方向反向，调整后角度又偏移，反复修改却达不到设计要求？想要提升模具设计效率、避免拔模面衔接问题，掌握非对称拔模设置方法至关重要，接下来就为大家详细拆解具体操作步骤。
问题描述：

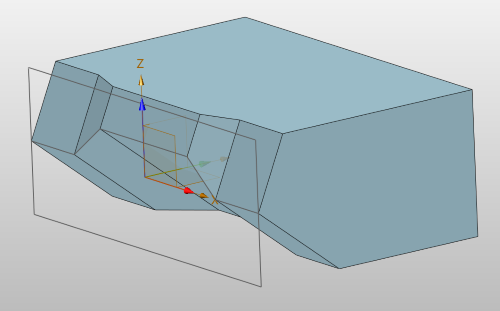

设计时，如何对造型做不对称面拔模
步骤指引：

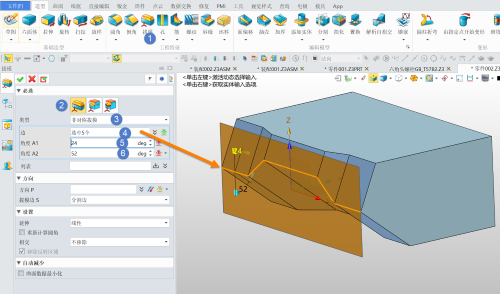

1.使用【造型】-【拔模功能】创建拔模特征，拔模方面选择【边】方式，拔模类型选择【非对称拔模】模式，选择需要拔模的分界边，输入【角度A1】、【角度A2】的角度

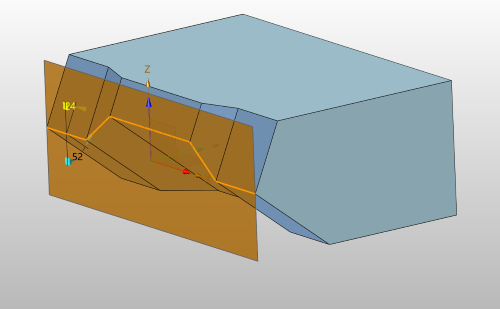

2.相关操作选择输入完毕确定后就可以实现不对称拔模效果
以上就是本文的全部内容，希望对你有所帮助
