CAD机械版如何实现图纸图层的快速匹配与映射？

在使用CAD机械版进行设计时，很多小伙伴会发现，软件自带的图层非常智能——标注自动归到“DIM”层，中心线自动归到“CEN”层，这大大提高了绘图的规范性和效率。可是，当我们需要打开其他CAD软件绘制的图纸时，经常遇到一个问题：原图纸的图层名称和机械版默认的图层名称不一致。这就导致原本应该属于标注层的对象，可能留在了“0”层或其他自定义层中，无法享受到机械版的自动分类管理功能。那么，有没有办法把这些外来图纸的图层“映射”到机械版的标准图层上呢？当然可以！软件内置了“图层映射”功能，只需几步设置，就能让外来图纸也乖乖听话。具体怎么操作呢？让我们一起来看看吧！

问题描述：

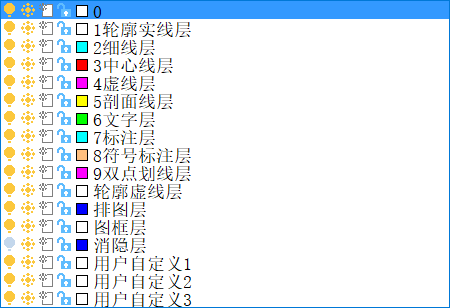

机械版自带的图层，可以实现标注、中心线等自动归层。

对于通过其他CAD软件绘制好的图纸，由于图层和机械自带的图层不符，如何映射到机械的功能上，使得可以继续利用原图纸的图层进行绘图呢？

步骤指引：

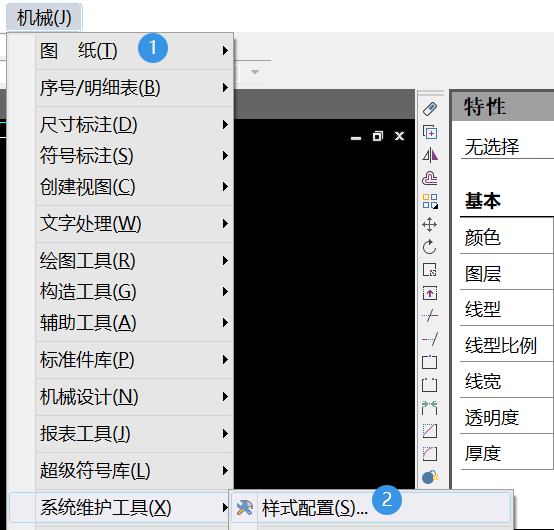

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

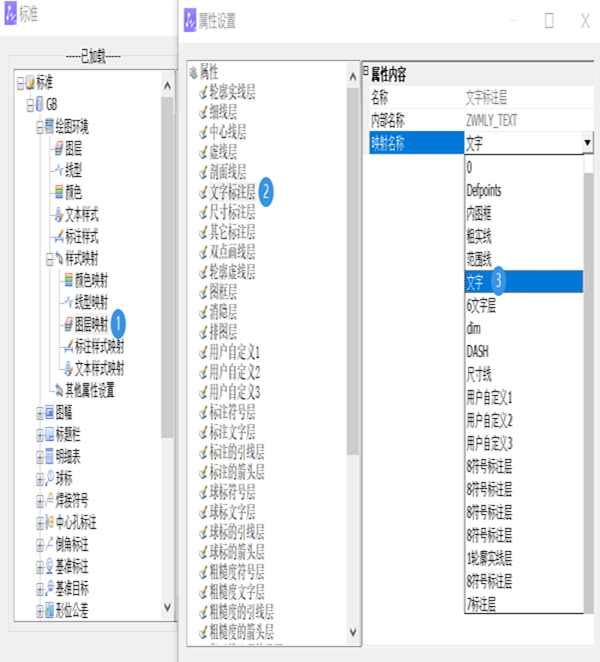

2. 在【已加载】栏目中，【绘图环境-样式映射-图层映射】里找到需要映射的图层，在【映射名称】中选择图纸对应的图层即可。

完成图层映射设置后，外来图纸中的对象就会按照你指定的规则，自动归入机械版对应的标准图层。这样，你就可以继续享受机械版带来的高效图层管理，无需手动逐条更改图层了。如果在操作中找不到某个图层或映射后效果不符合预期，欢迎在评论区留言，我们会尽力帮你解决！
