CAD机械版中怎么在图纸明细栏隐藏属性内容

在使用CAD机械版进行图纸设计并生成明细表时，很多企业需要将零件编码等信息与PDM（产品数据管理）系统对接，以便实现数据集成。但在最终出图的明细栏中，编码这一列往往不希望显示在图纸上，因为图纸上通常只需要序号、代号、名称等基本信息，多余的列会让表格变得拥挤。这就产生了一个矛盾：编辑明细表时需要填写编码，但图纸上又不希望它出现。有没有办法让某个属性在明细表编辑窗口中存在，但在图纸的明细栏图形中自动隐藏呢？答案是肯定的。通过样式配置增加一个自定义属性并调整其位置，就能实现“编辑时有、图纸上无”的效果。具体怎么操作？让我们一起来看看吧！

问题描述：

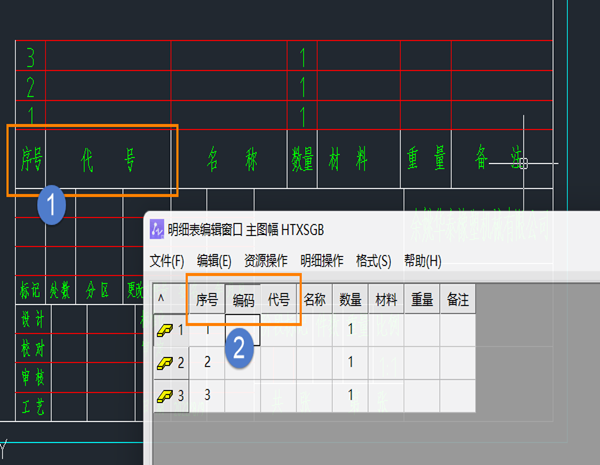

如下图，在图纸上，生成明细表的时候，序号和代号之间是没有编码一列的，看1号位置；但是在明细表编辑窗口里，序号和代号之间是需要增加编码这一列数据，看2号位置。

这样可以利用隐藏的编码项来和pdm对接，同时图纸不显示该属性值。

如何做到这样的效果呢？

步骤指引：

在不改变明细表图形的情况下，增加明细表的属性。

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令）；

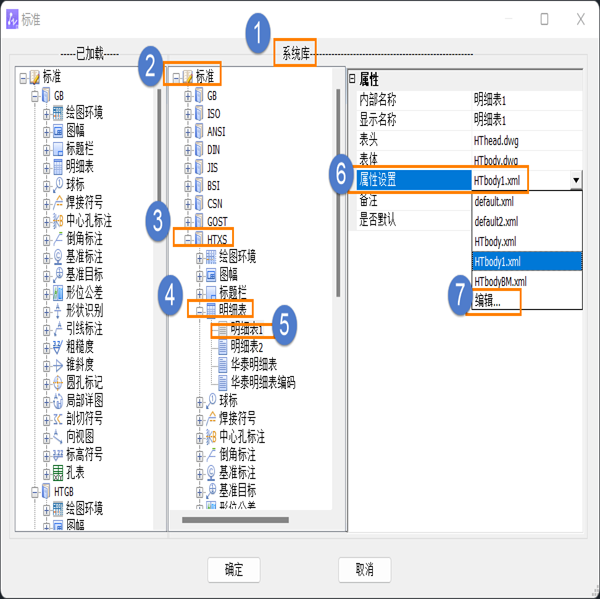

2. 在设置对话框中，在【系统库】找到当前标注中所使用的明细表，【属性设置】里点击【编辑】；

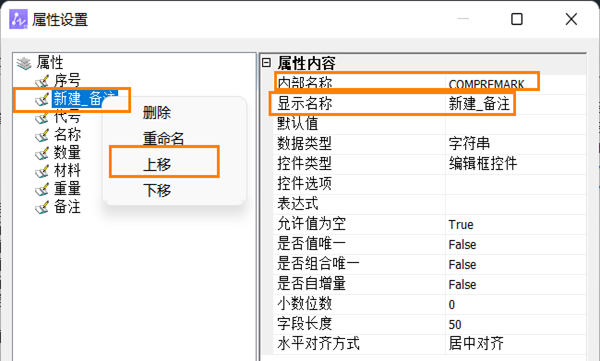

3. 在弹出的属性设置对话框中，选择【属性】，鼠标右键点击【添加】，增加一个属性；
4. 将新增的属性修改名称，移动到合适的位置等。修改之后，点击【确定】保存修改内容。

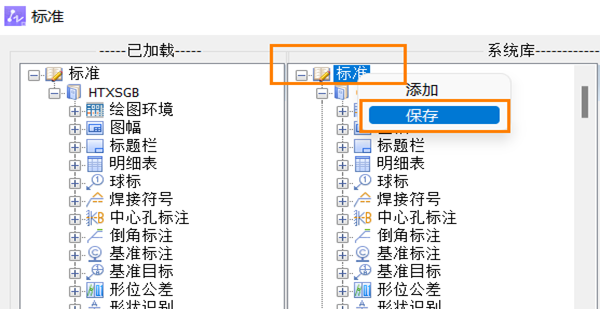

5. 鼠标右键点击【系统库】下的【标准】，点击【保存】，保存模板配置。
6. 重新创建明细表，可以发现明细表增加了一个隐藏的属性可以填写。

完成上述步骤后，重新生成明细表，你会发现图纸上的明细栏图形中并没有显示新增的编码列，而在编辑窗口里该属性仍然存在且可以填写内容。这样既满足了图纸的整洁要求，又保留了与PDM对接所需的数据字段。如果需要调整隐藏属性的显示顺序，可以通过移动属性位置来控制。如果在操作中遇到属性无法隐藏或保存失败等问题，欢迎在评论区留言交流！
