CAD机械版如何为图层线型设置指定类型

在使用CAD机械版进行图层设置时，软件默认提供的线型类型列表中，有时可能找不到我们需要的线型（例如PHANTOM线、点划线、双点划线的特殊变体等）。这时，不能通过界面直接添加，但我们可以通过修改机械资源文件夹下的配置文件来实现。下面以将“9双点划线层”的线型设置为“PHANTOM”为例，详细介绍操作步骤。让我们一起来看看吧！

问题描述：

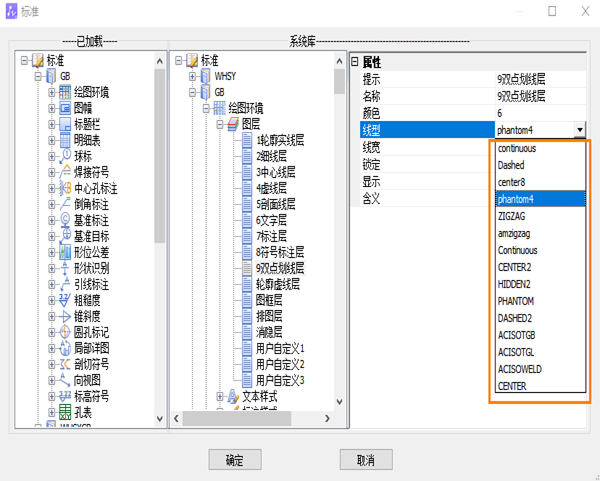

做图层自定义选择线型时，设置下拉列表中可选的线型类型没有所需要的，应该怎么办？

步骤指引：

以将【9双点划线层】的线型设置为【PHANTOM】为例进行操作说明。

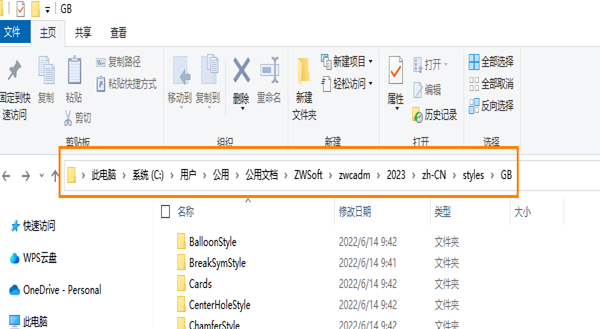

1. 打开需要设置的标准所在文件夹路径，以GB标准为例，在资源管理器中打开文件夹路径

【C:\Users\Public\Documents\ZWSoft\zwcadm\2023\zh-CN\styles\GB】

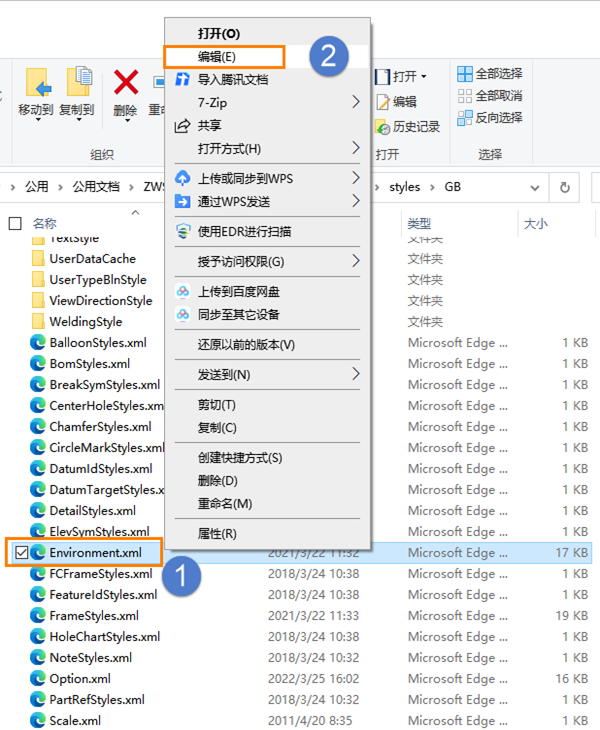

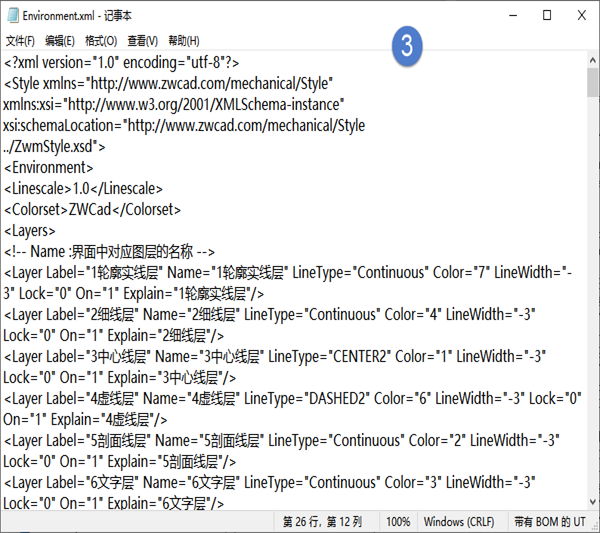

2. 在该文件夹下找到【Environment.xml】文件，用记事本打开；

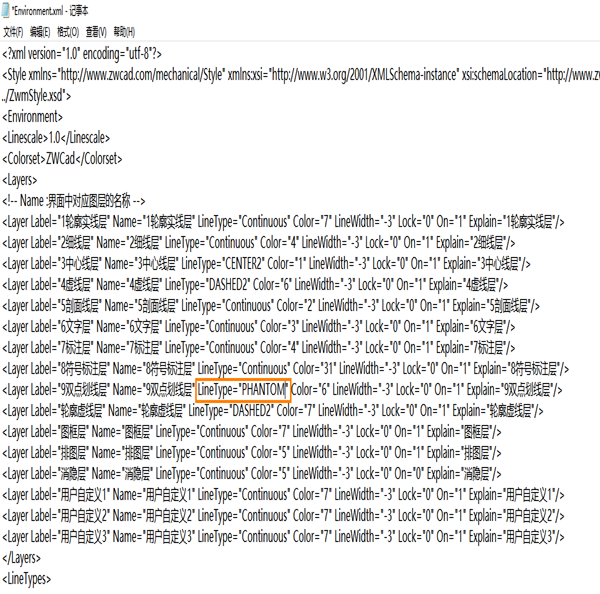

3. 找到【9双点划线层】，设置其线型类型【LineType=“PHANTOM”】，保存关闭该文档，完成设置；

4. 在机械版中新建图纸，检查线型设置是否变更过来。

完成以上操作后，重新启动CAD机械版并新建图纸，在图层管理器中查看该图层的线型，即可发现已经成功变为“PHANTOM”。如果线型仍然未显示，请检查自定义线型文件（如acad.lin或zwcad.lin）中是否已经定义了“PHANTOM”线型定义。此外，你还可以通过类似方法修改其他图层的线型、颜色或打印样式。建议在修改前备份原Environment.xml文件，以防格式错误导致样式异常。如果还有其他关于图层设置的问题，欢迎在评论区留言交流！
