怎样在CAD机械版中修改粗糙度默认标准为06版？

在使用CAD机械版进行粗糙度标注时，软件默认采用的标准通常是GB93（1993年版）。随着国家标准的更新，很多企业已经要求按照GB06（2006年版）来标注表面粗糙度。如果你每次标注时都手动修改参数，不仅麻烦，还容易遗漏。其实，软件内置了标准切换功能，只需几步就可以将默认的粗糙度标准从93版改为06版，之后新建图纸都会自动使用新版标准。具体怎么操作呢？让我们一起来看看吧！

问题描述：

CAD机械版中粗糙度默认标准为93版，如何切换为06版呢？

步骤指引：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

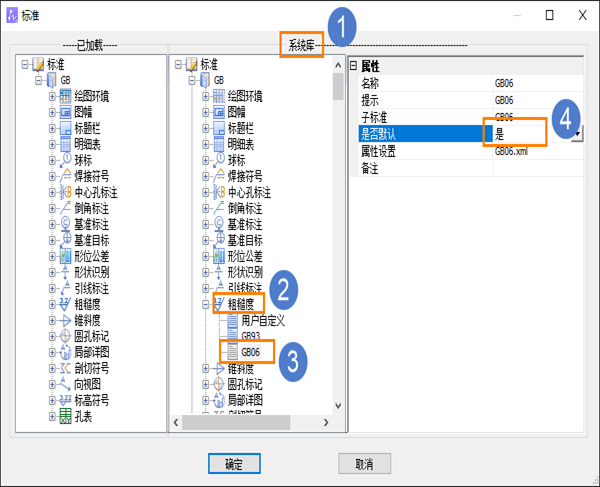

2. 在【系统库】中，选择当前使用的【粗糙度】标准，将【GB06】中的【是否默认】选择为【是】；

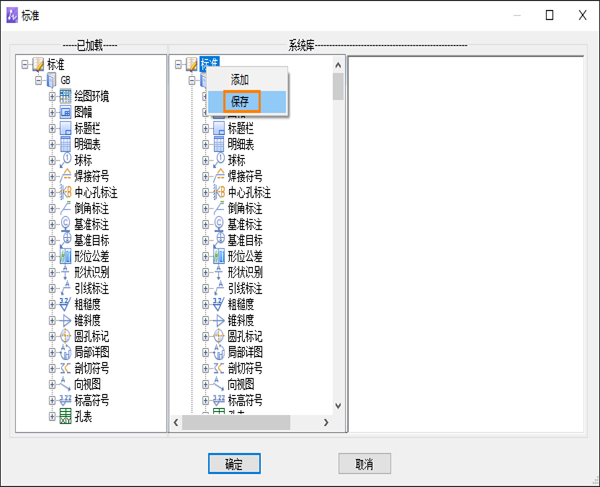

3. 在【标准】上右键，点击【保存】，完成设置。之后新建图纸即可用修改后的配置。

保存配置后，新建图纸并插入粗糙度符号，你会发现默认标准已经变成了GB06。如果需要在旧图纸中也应用此标准，可以通过样式配置中的“更新”功能将当前图纸的标准同步。如果在操作中找不到GB06选项或保存失败，欢迎在评论区留言，我们会尽力帮你排查！
