3D建模软件如何通过配置表对特征或组件进行批量条件抑制？
3D建模软件如何通过配置表对特征或组件进行批量条件抑制？
在装配体设计过程中，有时需要根据不同配置或工况来抑制（即临时隐藏或禁用）某些组件或特征，例如在简化模型中忽略标准件，或在特定版本中屏蔽部分结构。通过配置表结合方程式变量，可以设置条件抑制规则，实现根据变量值自动抑制指定组件的效果，无需手动逐一操作。下面以装配体为例说明具体步骤。
问题描述：
以装配为例，再进行装配设计时，可通过设置方程式变量，对配置表中的组件进行批量条件抑制。
步骤指引：

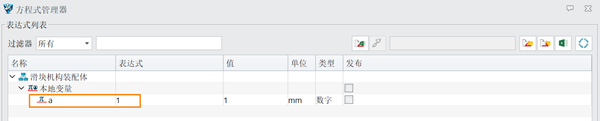

1. 在方程式内提前设置一个变量【a】，要求当【a】=1时，抑制两个组件。

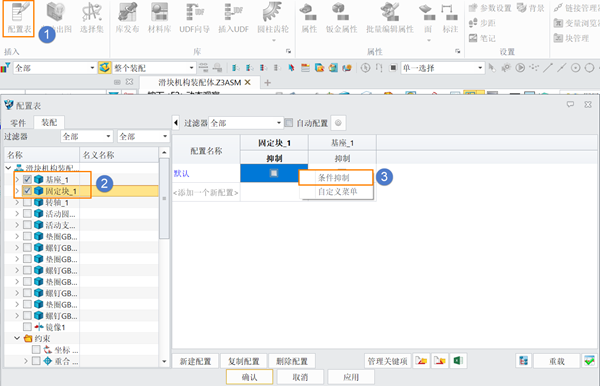

2. 点击【配置表】功能，勾选需要进行条件抑制的组件，右键对应组件的抑制状态，选择【条件抑制】；

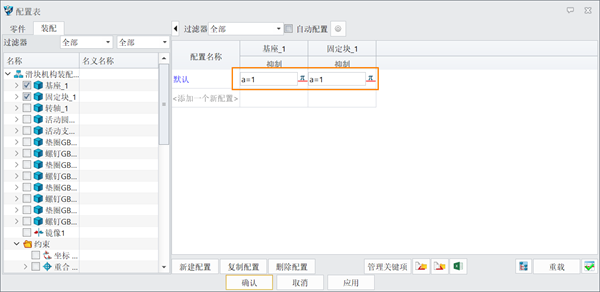

3. 抑制栏填写抑制条件【a=1】；即当变量a=1时执行抑制效果。

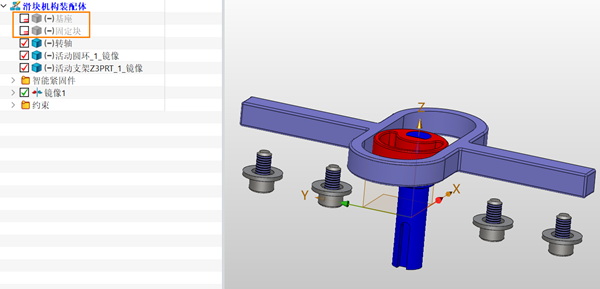

4. 如下图所示：
通过配置表中的条件抑制功能，结合方程式变量设置抑制条件（如a=1），即可实现组件或特征的批量自动化抑制。该方法适用于多配置管理场景，显著提高设计灵活性。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
