CAD机械版装配图中多个图框的明细表怎样合并生成？

装配图中包含多个图框时，若各图框采用连续序号标注，最终需要将所有序号汇总到同一张明细表中，以便集中查看。但默认情况下，明细表生成仅识别当前图框内的序号，无法跨图框合并。通过切换软件中的“合并明细表”状态，即可实现多图框序号的统一收集与输出。下面介绍具体操作步骤。

问题描述：

装配图中有多个图框，采用连续的序号标注，如何明细表合并生成在一个图幅中？

步骤指引：

1. 在进行第二张图纸序号标注前，【右键】界面右下角机械图标按钮，点击【切换为合并明细表】；

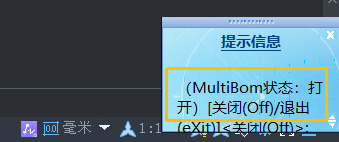

2. 切换成功后右下角弹出提示，状态为“打开”；

3. 完成第二幅图的序号标注；

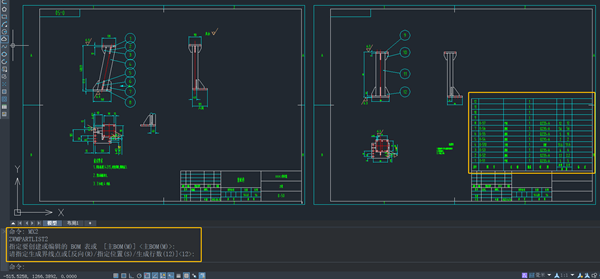

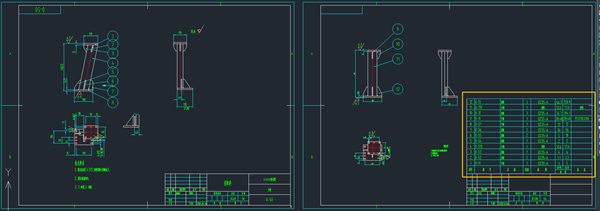

4. 执行【MX2】命令，根据提示选择需要生成明细表的图框，完成明细表生成。

注：一定要先【切换为合并明细表】后再创建序号，否则仅识别当前图幅的序号。反之如果要仅识别图框内的序号，分开生成明细，则将状态设为“关闭”。

多图框合并明细表的关键在于创建序号前将状态切换为“合并明细表”，否则生成的明细表仅识别当前图幅。如需各图框分别生成明细表，将状态设为“关闭”即可。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
