CAD图纸图框在机械版中无法正常显示的原因与解决方法

用机械版打开某些图纸时，图框一闪而过随即消失，而用其他CAD软件打开同一文件却显示正常。这一般是因为图纸经过PLM/PDM系统流转时，系统修改了USERI4变量的值，导致机械版读取图幅信息时出现异常。下面说明原因及修复方法。

问题描述：

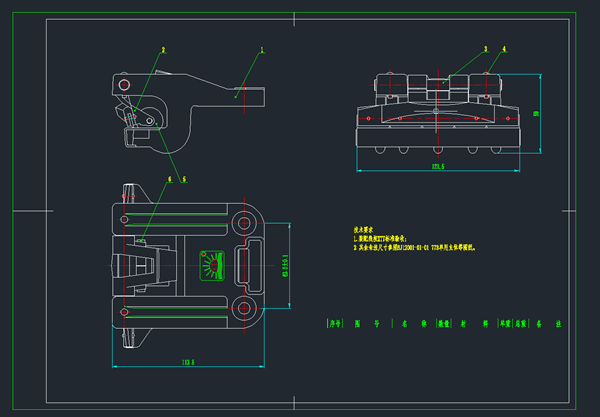

用其他CAD打开图纸没问题，但使用机械版打开，图幅一闪而过就消失了，是为什么？CAD图纸图框在机械版中无法正常显示的原因与解决方法

原因分析：

图纸经过了PLM/PDM系统，其间修改过USERI4的值，导致机械版本打开出问题。

步骤指引：

1. 使用其他CAD打开图纸；

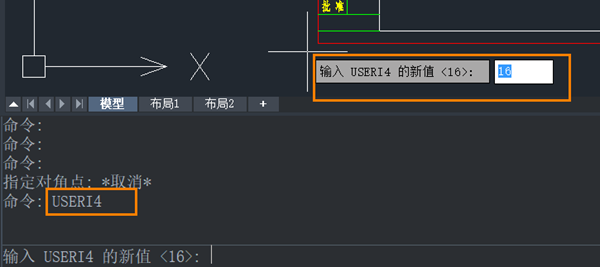

2. 输入【USERI4】命令，将其值设置为【0】，然后保存图纸；CAD图纸图框在机械版中无法正常显示的原因与解决方法

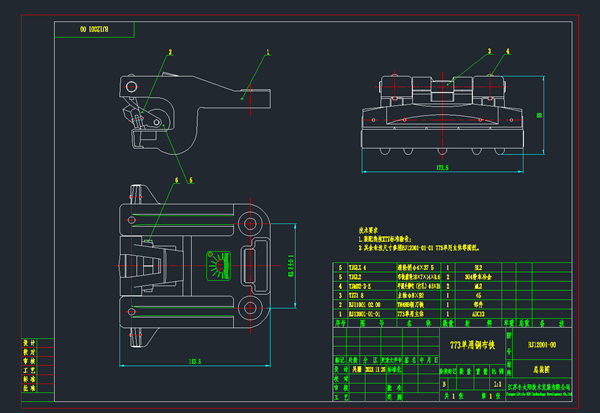

3. 再使用机械版打开就可以正常显示了。CAD图纸图框在机械版中无法正常显示的原因与解决方法

将USERI4重置为0并保存，即可恢复正常显示。若后续遇到类似问题，可再次按此处理。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
