CAD机械版自定义非国标焊接符号的添加步骤

在出图过程中，如果标准焊接符号库中没有所需的符号类型，而项目又明确要求使用某种特定符号，就需要手动将其添加到符号库中。软件的焊接符号以XML文件形式存储在对应的标准文件夹下，可以通过编辑这些文件来实现符号的跨标准复制。例如，将ANSI标准中的半卷边剖口焊添加到GB标准中，只需要复制对应的代码段并粘贴到GB的符号文件中即可。下面是详细的操作流程。

问题描述：

需要在图纸中添加一些非GB的焊接符号，如何在CAD机械版中进行添加？

步骤指引：

以下以【ANDI】标准中的【半卷边剖口焊】为例，添加到GB标准中使用。

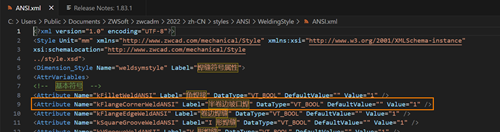

1. 在机械资源文件夹中，【C:\Users\Public\Documents\ZWSoft\zwcadm\2022\zh-CN\styles\ANSI\WeldingStyle】中找到并打开【ANSI.xml】文件，提取【半卷边剖口焊】对应的代码；

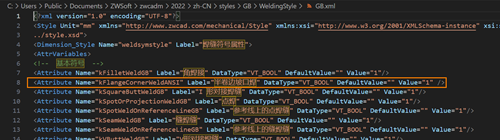

2. 在【C:\Users\Public\Documents\ZWSoft\zwcadm\2022\zh-CN\styles\GB\WeldingStyle】中找到并打开【GB.xml】文件，粘贴【半卷边剖口焊】对应的内容到基本符号中。保存xml文件，重启软件即可进行调取。

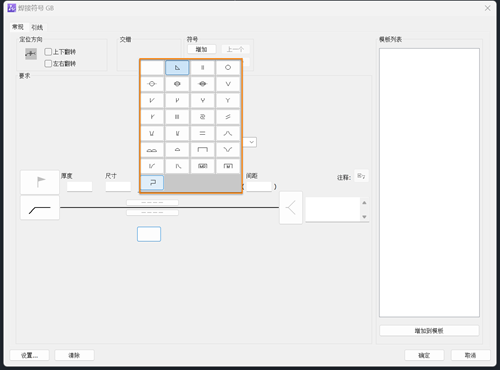

保存文件并重启软件后，新增的焊接符号即可在GB标准符号面板中显示和使用。操作前建议备份原始XML文件，以便在需要时恢复。
