CAD机械版如何改变明细表的生成方向

国产CAD教程 2026-07-22 09:57:49 5

CAD机械版如何改变明细表的生成方向

在插入明细表时，系统默认按从上到下的顺序排列表格行。但如果图幅布局要求明细表从下向上排列，或者需要与其他图纸保持方向一致，就需要改变生成方向。软件在生成明细表命令中内置了反向选项，选定插入点后根据命令行的提示进入反向分支即可实现。该操作不影响明细表内容，只调整表格的排列方向。下面是具体操作步骤。

问题描述：

CAD机械版中，明细表如何向相反方向生成？CAD机械版如何改变明细表的生成方向

步骤指引：

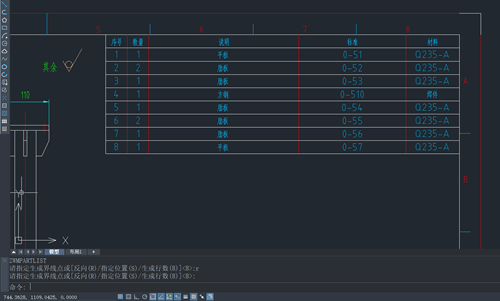

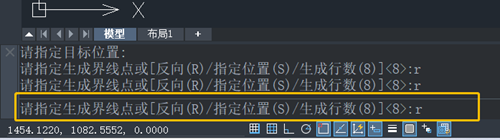

点击菜单【机械-序号/明细表-生成明细表】（【MX】快捷键），选定明细表生成位置后，注意命令栏提示，进入【反向(R)】分支，这样生成的明细表方向相反。CAD机械版如何改变明细表的生成方向

使用反向分支生成后，明细表的行序将从下向上排列。如果需要恢复默认方向，重新执行命令不进入反向分支即可，两种方向可根据图纸需要灵活选择。

推荐阅读：国产CAD
推荐阅读：CAD机械版工艺槽绘制工具的调用与操作
