CAD机械版工艺槽绘制工具的调用与操作

工艺槽是机械加工中常见的结构，用于刀具退刀、减少应力集中或便于装配。如果每次都用基础绘图命令来画，不仅步骤多，而且不同槽型的尺寸标注规则也不一样，容易遗漏细节。软件提供了工艺槽构造功能，可以将常见的矩形槽、梯形槽、圆弧槽等通过参数化方式直接生成，只需选好类型并填好尺寸即可。下面介绍具体的操作入口。

问题描述：

如何在机械软件中创建各种工艺槽？

步骤指引：

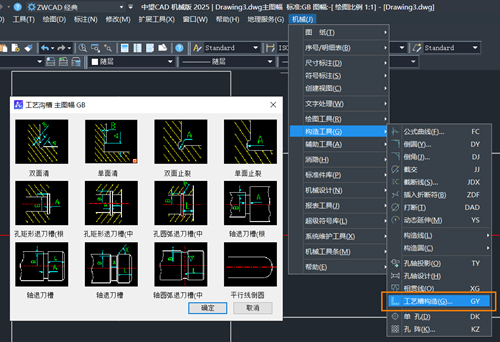

点击菜单【机械-构造工具-工艺槽构造】，选择需要的工艺槽类型，输入对应参数即可。CAD机械版工艺槽绘制工具的调用与操作

参数输入完成后系统自动绘制槽形，准确且快捷。如果后续需要调整槽的尺寸，重新执行该命令并修改参数即可重新生成，无需手动修改图形。
