CAD机械版中如何调整明细表的生成位置？

在使用CAD机械版生成明细表时，很多用户会发现软件默认将明细表直接放置在标题栏的正上方。这种布局虽然符合大多数国标图纸的规范，但在实际设计中，我们有时会遇到特殊情况：比如图纸幅面较小、标题栏上方空间不足，或者企业有自己独特的图面排版要求（例如将明细表放在图纸左侧或右侧）。如果每次都手动移动明细表，不仅麻烦，还可能导致对齐不准确。其实，软件在生成明细表的过程中就提供了一个非常灵活的“指定位置”分支选项，让你可以在生成前自由决定明细表的放置点。这个功能藏在命令行里，很多用户可能没有注意到。具体怎么操作呢？让我们一起来看看吧！

问题描述：

默认状态下，明细表位置在标题栏上方，如何根据需要指定明细表放置位置？

步骤指引：

点击菜单【机械-序号/明细表-生成明细表】（【MX】快捷键），注意命令栏提示，输入【s】进入指定位置命令分支，指定明细表生成位置即可。

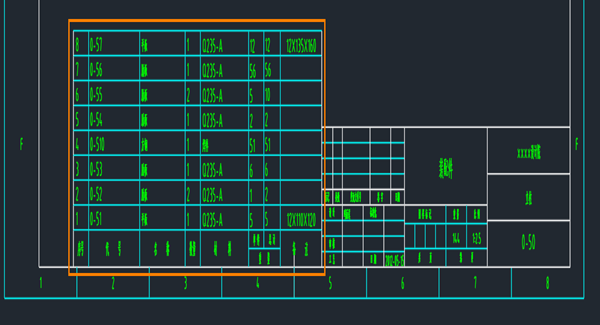

通过输入“s”进入指定位置分支，你可以在图纸任意位置单击确定明细表的插入点，软件会自动以该点为基准生成表格。这一功能特别适用于非标准图幅或特殊排版需求。需要提醒的是，如果生成后觉得位置不合适，也可以直接使用移动命令（M）调整明细表的位置，但通过生成时的“指定位置”分支可以一步到位，更加高效。如果你在操作时没有看到命令栏的“s”提示，请确保使用的是机械版序号/明细表功能，而非普通表格命令。还有其他关于明细表样式或内容修改的问题吗？欢迎在评论区留言交流！
