CAD机械版为什么增强尺寸标注中部分符号显示不对
在CAD机械版中，增强尺寸标注是出图的常用功能。但不少用户遇到过这样的困扰：明明插入了直径、公差或表面粗糙度符号，图纸上却显示为乱码、问号或干脆空白。更麻烦的是，这类符号异常往往在打印或交付时才发现，导致返工，影响效率。问题根源并不复杂，通常不是软件故障，而是系统缺少对应的符号字体。解决它不需要重装或重置配置。接下来让我们一起看看吧。
问题描述：

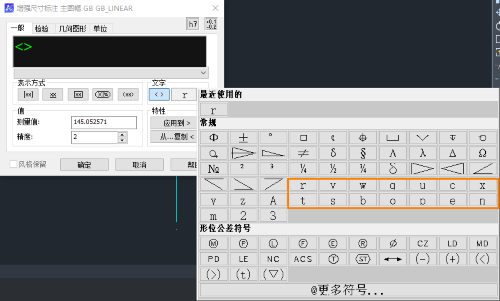

双击尺寸标注进入增强尺寸标注界面，插入特殊字符处有部分符号显示异常，该如何解决 ？
原因分析：
由于电脑中缺少一些字体，导致特殊符号无法正常显示。
解决方案：

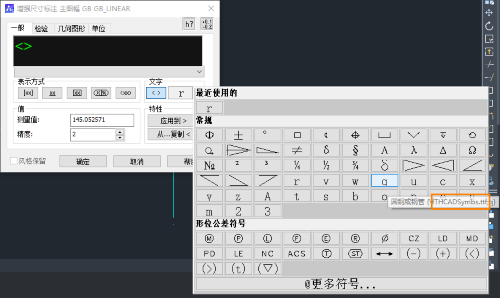

鼠标移动到显示有问题的符号上，会有该符号需要使用的字体样式，如下图为“THCADSymbs.ttf”，从其他电脑或网络找到字体文件，ttf文件放置到系统字体文件夹【C:\Windows\Fonts】，shx字体放到CAD安装目录下的fonts文件夹，如【C:\Program Files\ZWSOFT\ZWCAD Mechanical **** Chs\fonts】，重启CAD软件即可 正常使用。
以上就是本文的全部内容，若想了解更多CAD高效小技巧可点击下方链接~
