CAD机械版消隐功能中消隐线生成的控制方法
CAD机械版消隐功能中消隐线生成的控制方法
机械消隐功能用于在二维视图中模拟三维模型的前后遮挡关系，生成正确的图形显示效果。在消隐处理完成后，被遮挡的轮廓线可以选择以虚线形式显示出来，也可以完全不显示，这取决于用户的出图需求。有时为了清晰地表达结构层次，需要保留消隐线（虚线）；有时为了图纸的简洁美观，则不希望显示这些隐藏线。软件提供了独立的开关选项来控制消隐后是否生成虚线，用户可以根据具体图纸的需要灵活切换。下面说明该开关的具体位置。
问题描述：
机械消隐功能用于生成图形遮挡，如何控制遮挡后是否生成消隐线？
步骤指引：

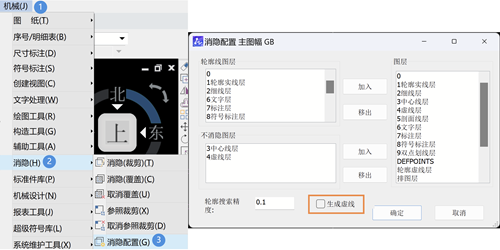

点击菜单【机械-消隐-消隐配置】，弹出设置对话框，取消/勾选【生成虚线】。

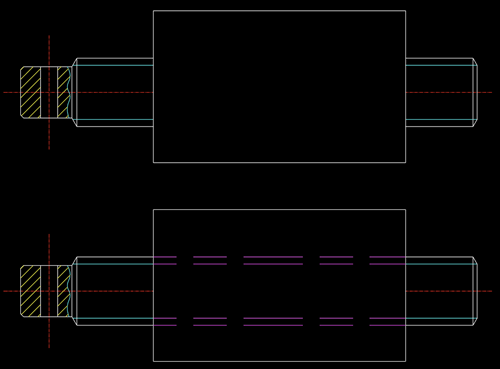

勾选【生成虚线】时，消隐处理后会将被遮挡的轮廓以虚线显示；取消勾选则只显示可见轮廓。该设置保存后对后续的消隐操作生效。
