CAD机械版在编辑图纸时提示“块数据与字典数据不一致”的原因及解决办法

在机械版中编辑标题栏或明细表时，系统偶尔会弹出一个提示框，指出“块数据与字典数据不一致”，要求用户选择是否更新字典数据。这个提示是软件的一种数据校验机制，用于发现图纸中同一属性信息在不同存储位置出现了差异。当用户使用非机械版的方式修改了标题栏或明细表的属性内容，修改会直接作用于属性块，但不会同步到机械版专属的数据字典中，再次使用机械功能编辑时就会触发这一提示。了解其触发原因后，就可以根据实际需求做出合适的选择。下面是具体的情况说明和处理建议。

问题描述：

机械打开某些图纸，在编辑标题栏或明细表时，会弹出提示“块数据与字典数据不一致”对话框，让选择是否更新字典数据，这是什么原因？

原因分析：

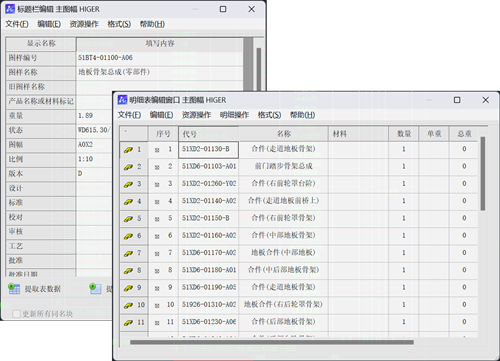

机械版创建的标题栏与明细表属性块，通过机械版自带的功能修改后，该数据信息会保存到dwg字典里，同时，也会同步到属性块里面。编辑标题栏或明细表后，该信息会记录到dwg字典中，对应的属性块显示数据也会更新，如下图所示。

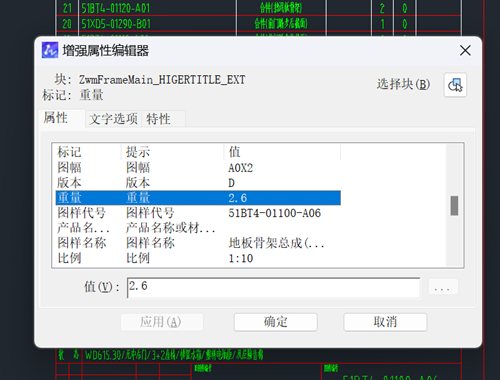

如果使用非机械版功能，比如用“增强属性编辑器”修改标题栏与明细表的属性信息后，机械字典里并不会同步更新修改后的数据，如下图所示。

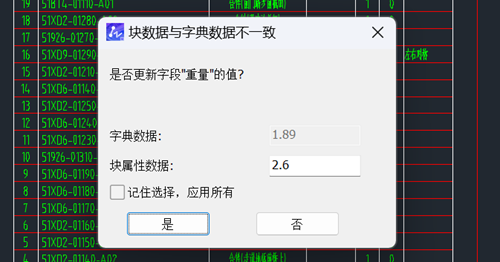

当用户再次使用机械版功能编辑标题栏或明细表时，软件检测dwg字典里的信息与属性块的信息不一样，就会弹出提示“块数据与字典数据不一致”对话框，让用户选择是否更新字典数据。

解决方案：

在使用机械功能编辑标题栏或明细表时，如果弹出提示“块数据与字典数据不一致”的对话框，需要用户自己判断，是否将属性块里面的数据更新到dwg字典里。

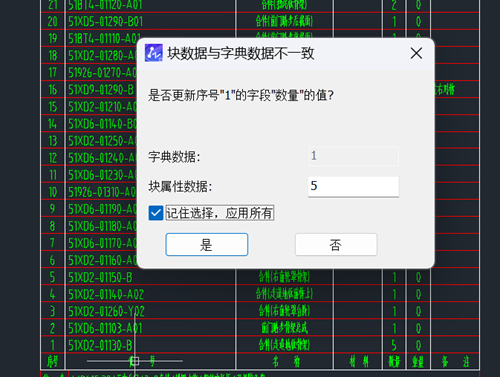

如果有多个数据需要更新，可以勾选下方的“记住选择，应用所有”。

通常建议以属性块中实际显示的、经过人工核对的内容为准，选择“是”将其同步到字典，以保证后续操作的数据一致性。如果图纸中同时存在多处类似的不一致情况，勾选“记住选择，应用所有”可以减少逐条确认的繁琐操作。
