CAD机械版中怎样让保存的文件名自动取自标题栏属性？

在日常出图过程中，你是否经常需要手动将图纸标题栏中的“图样名称”和“图样代号”复制出来作为文件名？不仅重复劳动，还容易输错。其实，CAD机械版2025及以上版本提供了一个非常实用的功能：保存图纸时，文件名可以自动提取标题栏中的指定字段内容，比如图样名称加代号，一键生成规范的文件名。如果再配合批量脚本操作，还能把已经画好的几十张图纸一次性改名。具体怎么设置呢？让我们一起来看看吧！

问题描述：

如何在保存图纸时，文件名自动获取标题栏中的部分字段内容？

步骤指引：

CAD机械版2025及以上版本具有此功能。

下面以保存图纸时，获取图纸标题栏中图样名称和图样代号作为文件名保存，作为案例进行说明。

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框;

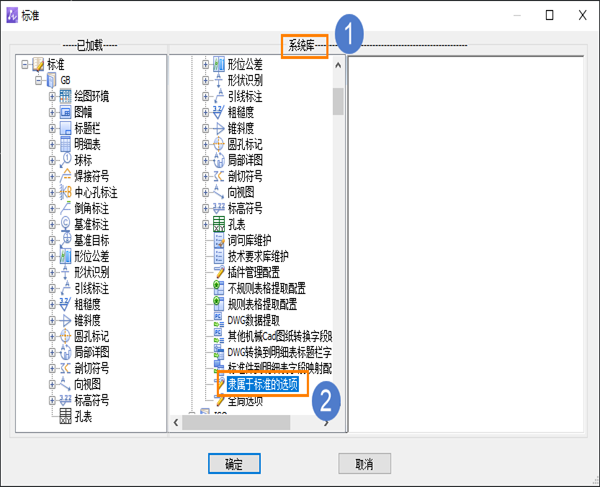

2. 在【系统库】中，选择当前使用标准下的【隶属于标准的选项】，双击进入编辑；

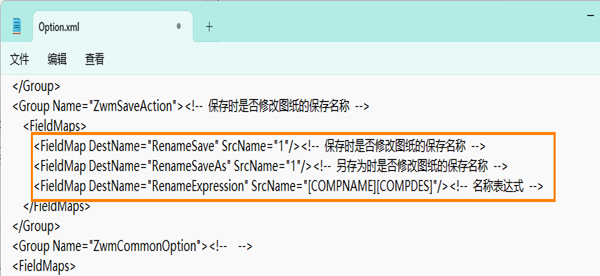

3. 将【RenameSave】和【RenameSaveAs】字段设置为【1】，【RenameExpression】设置为需要提取的字段内码，如图；

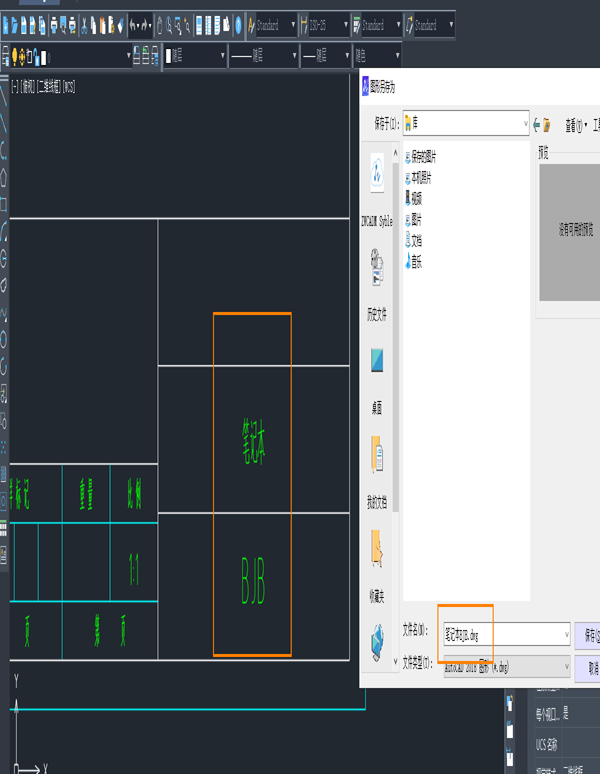

4. 保存文件，重新启用软件，写入图样名称和图样代号后，在保存的时候，即可展示为名称+代号的形式。

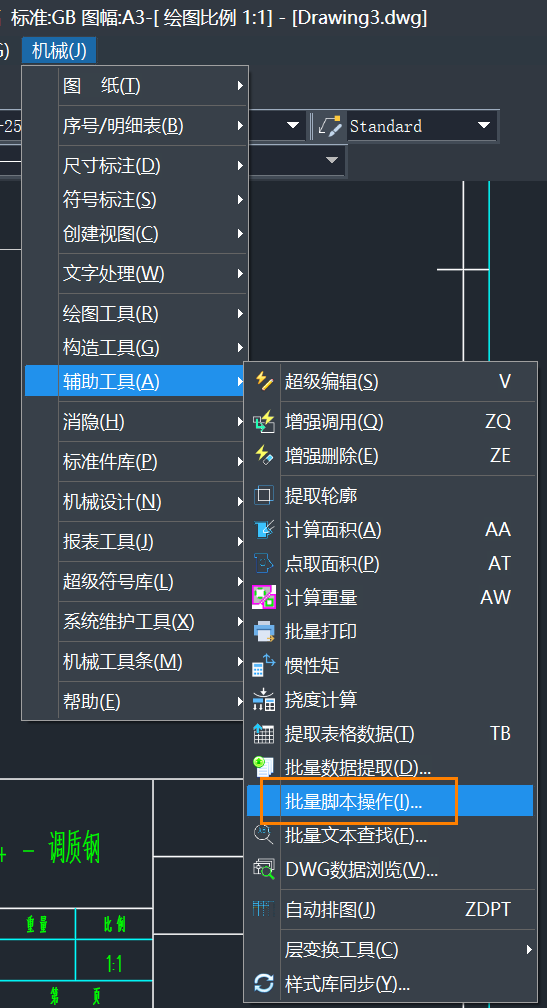

5. 如果想批量处理已有的机械图纸文件改名，可以打开【批量脚本操作】功能；

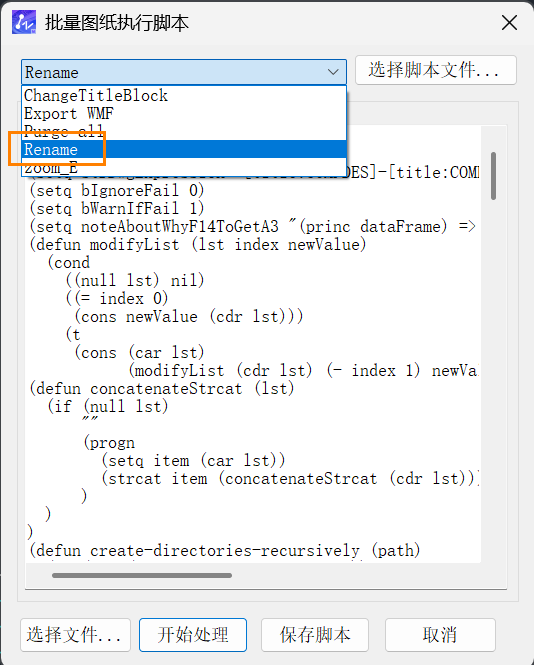

6. 在批量图纸执行脚本里，选择【Rename】这个脚本，点击【选择文件】按钮，添加要处理的机械图纸，然后点击【开始处理】按钮，就自动处理所添加的图纸文件；

7. 打开【ZwmRename】文件夹，批量处理后的图纸文件，都在这个文件夹里面。

完成上述配置后，每次保存图纸时，文件名就会自动变成你设定的标题栏字段内容，无需手动输入。对于大量存量图纸，批量脚本操作也能帮你一次性完成重命名，大幅提升图纸管理的规范性和效率。如果你在设置过程中找不到对应的配置项，或者批量处理后文件位置不清楚，欢迎在评论区留言，我们会尽力为你解答！
