CAD机械版标题栏内码查看方法

在CAD机械版与其他相关软件（如PDM、PLM系统或者企业内部的物料管理系统）进行数据交互时，常常需要通过“内码”来建立字段映射关系。比如，你需要将标题栏中的“图样名称”映射到第三方系统的“零件名称”字段，这时就必须知道CAD机械版中“图样名称”对应的内部名称（即内码）。内码是软件内部用来唯一标识每个属性的代码，它通常不是显示在界面上的中文文本，而是一串英文或拼音缩写。那么，如何快速查看某个标题栏字段的内码呢？其实，通过机械版自带的“样式配置”功能，就能轻松找到每一个字段的“内部名称”。下面以标题栏为例，详细介绍查看内码的具体操作步骤。让我们一起来看看吧！

问题描述：

CAD机械版与其他相关软件数据交互的时候，需要使用内码，如何查看所使用的内码呢？

步骤指引：

以查询标题栏数据的内码为例：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

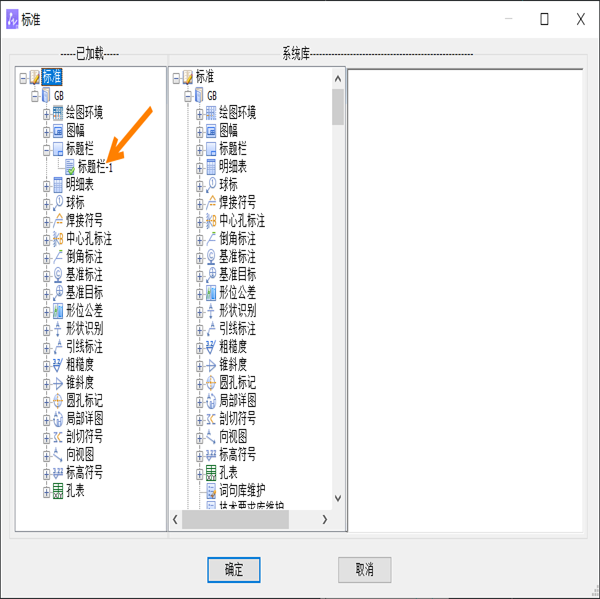

2. 在【已加载】中选择当前【标题栏】使用的标准，双击；

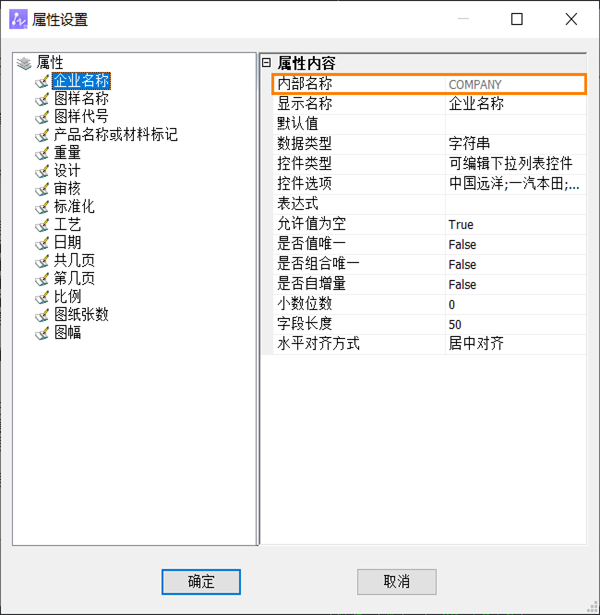

3. 在打开的属性设置对话框中选择字段，在右侧属性内容的第一行【内部名称】即为标题栏字段的内码。

掌握了查看内码的方法后，你就可以在配置数据交互映射时，准确填写对应的内部名称，从而确保CAD机械版与外部系统之间的信息传递无误。需要注意的是，不同机械版本或不同标准下的标题栏，同一种字段的内码可能略有差异，建议在实际对接前逐一确认。另外，如果你还需要查看明细表、序号标注等其他元素的内码，操作方法也是类似的——只需在样式配置中选择对应的对象类型（如明细表），然后找到其属性列表中的“内部名称”即可。希望本文能帮助你顺利完成CAD机械版的数据对接工作。如果在操作过程中遇到任何疑问，欢迎在评论区留言，我们会尽力为你解答！
