CAD机械版创建非标准图幅的方法
CAD机械版创建非标准图幅的方法
在使用CAD机械版出图时,软件默认提供的A0~A4标准图幅虽然能满足大多数情况,但有时我们需要用到非标准的图纸尺寸,比如细长条形的图框、特定宽高的企业模板等。面对这种需求,很多用户可能会觉得无从下手。其实,机械版早就考虑到了这一点,它允许我们手动添加任意大小的非标图框,只需在模板文件夹中绘制好图框,再修改一个简单的XML配置文件即可。整个过程不需要复杂的编程,跟着步骤一步步操作就能轻松完成。具体怎么添加呢?让我们一起来看看吧!
问题描述:
如何在机械系统中增加非标准的图框?
步骤指引:

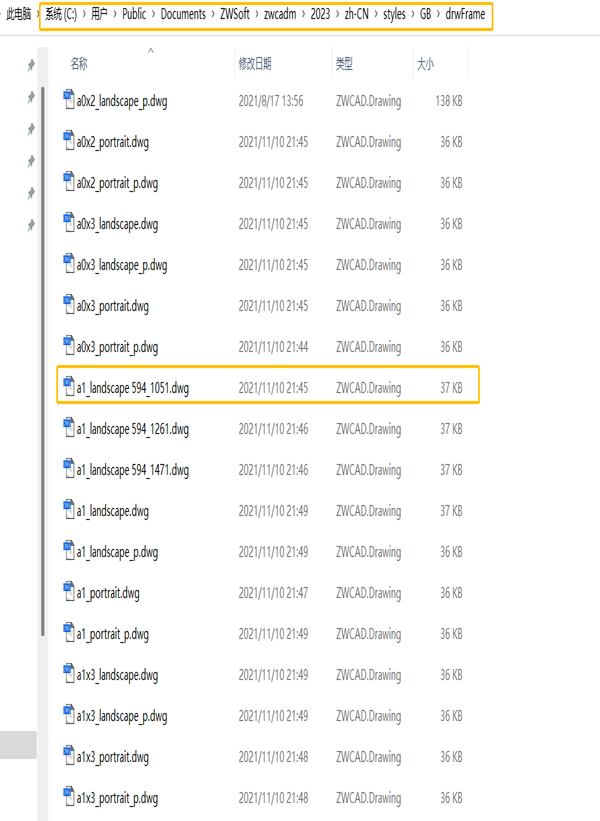

- 打开图框模板文件夹【C:\Users\Public\Documents\ZWSoft\zwcadm\2023\zh-CN\styles\GB\drwFrame】,新建一个dwg文件;

- 打开创建的dwg文件,绘制非标图框图形并保存;

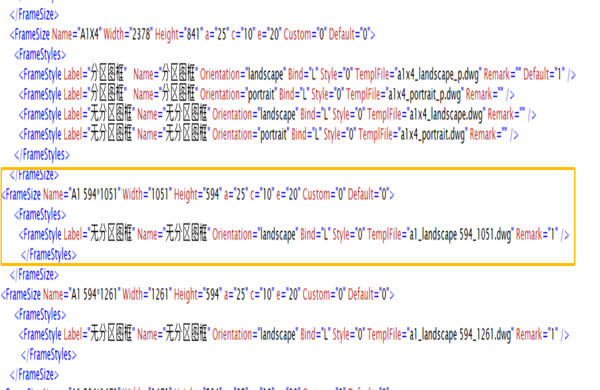

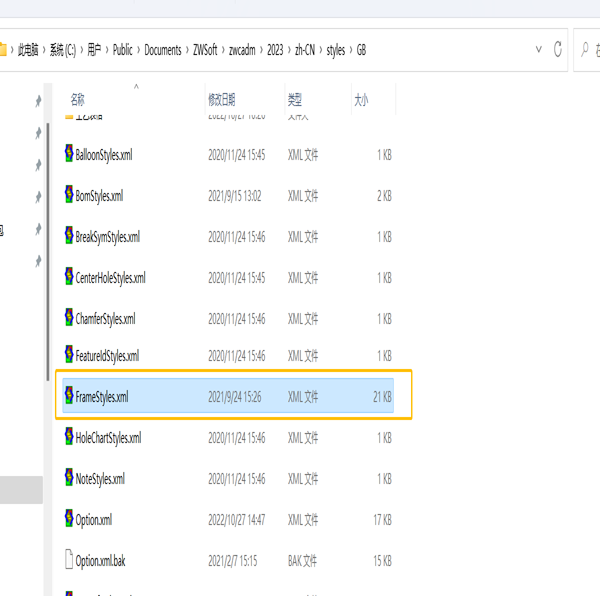

- 用记事本打开图框信息的XML文件【C:\Users\Public\Documents\ZWSoft\zwcadm\2023\zh-CN\styles\GB\FrameStyles.xml】;

- 按照规则添加新增图框信息,包括名称,边界宽度等;

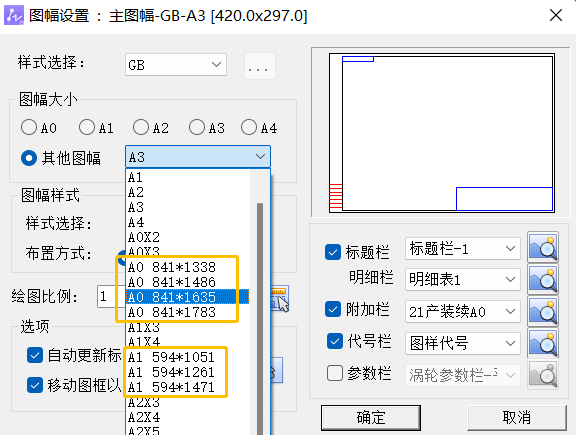

- 关闭软件重启,输入图幅命令,即可选择新增的图框。

完成以上操作并重启软件后,执行图幅设置命令,你就可以在列表中找到自己添加的非标图框了。需要注意的是,添加图框信息时,XML文件中的名称、边界宽度等参数一定要准确填写,否则可能无法正常调用。建议在修改XML前先备份原文件,以防格式错误导致样式配置异常。如果你在操作中遇到图框无法识别或路径找不到的情况,欢迎在评论区留言,我们会尽力帮你排查!
