如何在三维CAD中让装配质量自动计算并显示在标题栏？（2026及以上版本）

在三维CAD的工程图绘制中，标题栏通常需要自动显示装配体的总质量，这样可以避免手动填写出错，提高效率。但不同情况下，我们对质量的计算范围要求也不同：有时需要包括装配下的所有子零件（含隐藏的组件），有时则只计算当前可见或非隐藏的部分。2026及以上版本的三维CAD软件提供了灵活的“实时更新数据”选项，可以按需勾选是否包含“装配下的造型”或“隐藏造型/组件”。正确设置后，每次修改模型，装配质量都会自动更新。那么，具体该如何设置呢？让我们一起来看看吧！

问题描述：

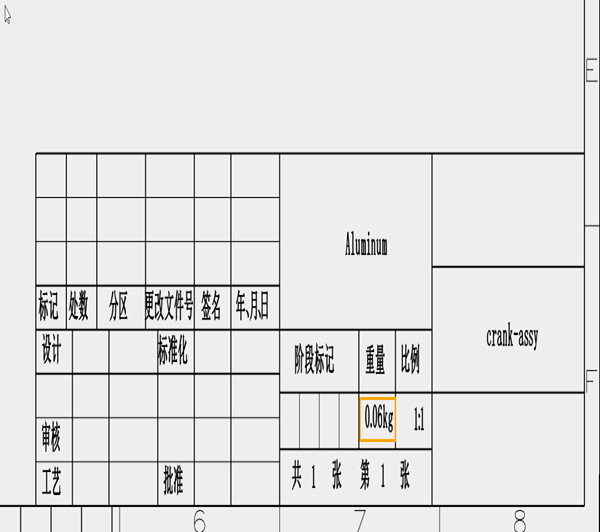

工程图绘制过程中，需要在标题栏中自动显示装配质量，并且需要配置质量是否包括装配下的造型或者隐藏造型/组件，那么三维CAD中该如何设置呢？

步骤指引：

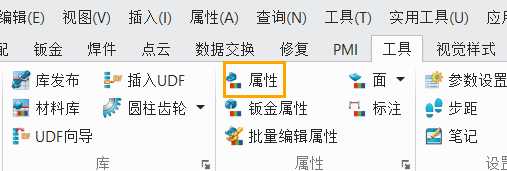

1. 点击【工具】-【属性】命令，调用属性选项卡；

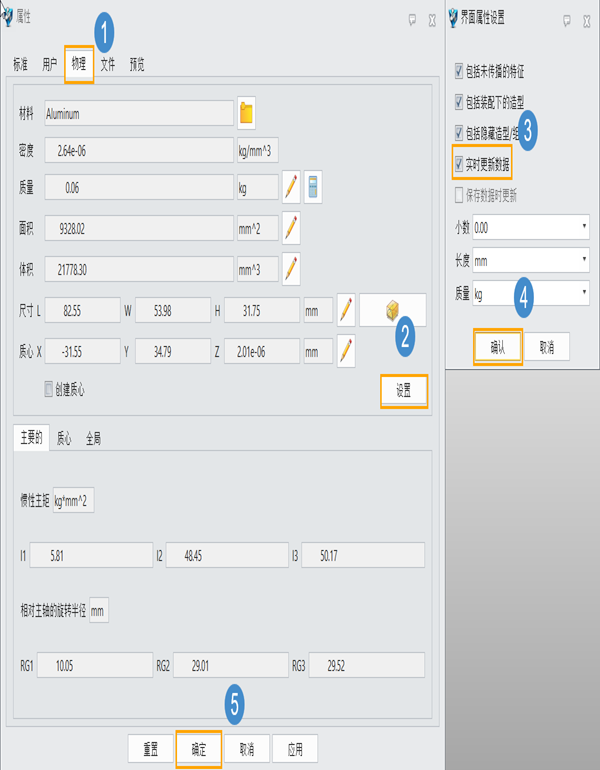

2. 点击【物理】选项卡，点击【设置】，勾选【实时更新数据】，按需勾选是否【包括装配下的造型】或者【包括隐藏造型/组件】，点击【确认】，点击确定，即可完成装配质量自动计算设置。

完成上述设置后，装配体的总质量会实时更新，工程图中的标题栏也会同步显示最新数值。建议根据实际需求谨慎选择是否包含隐藏组件，以免影响BOM清单的准确性。如果你在操作中找不到“物理”选项卡或设置后质量未更新，欢迎在评论区留言，我们会尽力帮你解答！
