CAD机械版怎么清除DWG文件中残留的机械绘图标准数据？

在日常使用CAD机械版的过程中，我们经常会打开一些历史遗留图纸。这些图纸可能原本是用机械版创建的，但经过多次修改后，其中的图幅、图框等实体对象已被删除。然而，即便图纸表面上看起来已经没有任何机械元素，文件的内部仍然保留着机械版独有的“标准数据环境”（例如已加载的“GB”标准）。这一残留数据在样式配置工具中清晰可见，有时会干扰后续的图幅创建或导致样式冲突。如果你希望彻底清除这些不再需要的旧标准数据，让图纸恢复到纯净的CAD状态，该怎么做呢？其实，只需在命令行执行一行特定的LISP删除命令，即可强制移除机械标准数据。下面我们来看具体步骤。让我们一起来看看吧！

问题描述：

有些历史图纸，由于某些原因，删除了机械创建的图幅图框，里面虽然没有图幅了，但是文件里还保存着机械创建的标准数据环境，如果用户不再需要这些旧的机械标准数据环境，该如何清除呢？

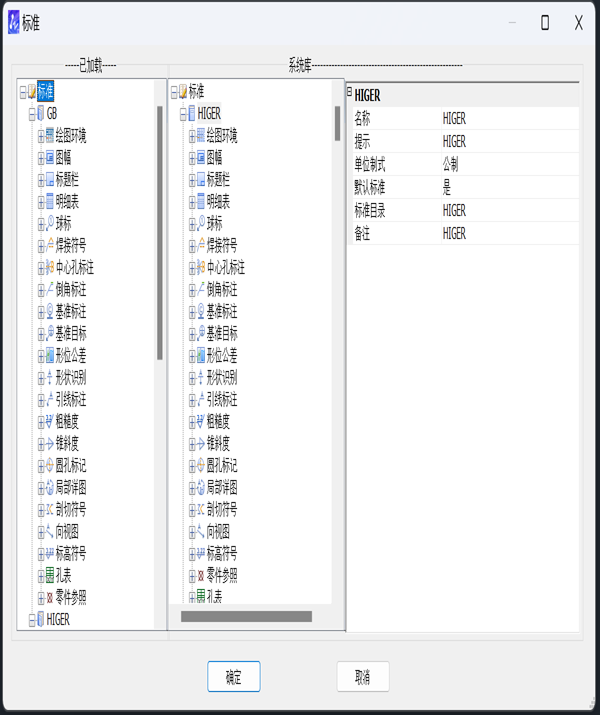

如下图所示，打开CAD图纸，虽然图中没有机械图幅了，但是通过机械版的样式配置工具，可以看到当前已加载标准是【GB】，如何清理掉【GB】这个标准呢？

步骤指引：

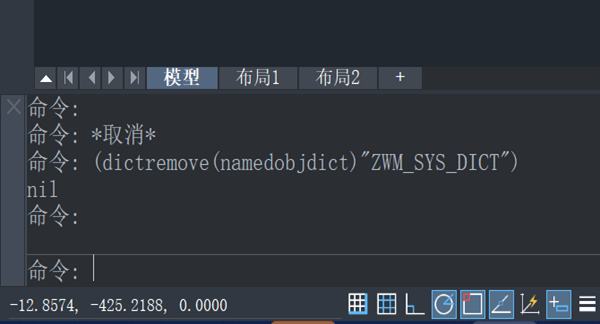

使用CAD机械版打开图纸后，在命令行输入“(dictremove(namedobjdict)"ZWM_SYS_DICT")”命令，按回车键执行该命令后，软件就会强制删除当前图纸中的机械标准数据。后续，用户可以通过新建机械图幅，写入新的机械标准环境。

执行该命令后，保存图纸并重新打开，你会发现样式配置工具中已不再显示【GB】标准，图纸中的机械标准数据已被彻底清除。需要特别注意的是，此操作不可逆，建议在执行前先备份原始图纸文件。此外，该命令仅删除当前图纸中的机械标准环境，不会影响软件的系统配置或其他图纸。若你希望为这张图纸重新启用机械功能，只需新建一个机械图幅或调用相关命令，软件便会自动生成新的标准数据环境。如果在操作过程中遇到命令输入无效或提示错误，请检查命令中的括号和引号是否为英文半角字符，也可以直接复制文中命令到命令行执行。如果你还有其他关于图纸数据清理的问题，欢迎在评论区留言，我们会尽力为你解答！
