局部详图的边界线，本质上是软件用来建立父视图—子视图视觉关联的辅助元素。它在编辑阶段有明确的指引作用，能直观地提示设计者当前详图是从哪个区域提取的。然而到了出图交付阶段，这种辅助属性就不再需要了。客户，审图人员，加工师傅，他们需要的是清晰的结构表达，而不是一条连接着主视图的圈线。更实际的情况是，当图纸中有多个局部详图时，这些边界线会相互重叠，交叉，反而让主视图区域变得混乱不堪。因此，成熟的CAD操作习惯是，在完成局部详图的放置和标注之后，关闭边界显示，让图纸回归纯粹的表达。这既不是删除视图关联，也不是隐藏几何体，而是在样式层面做一次显示开关的切换，一次性解决所有局部详图的边界问题，不用逐个手动处理。接下来让我们一起看看吧。
问题描述：

生成局部详图后，有时边界会占用较大空间，怎么能使局部详图不显示边界呢？

步骤指引：

1.点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框;

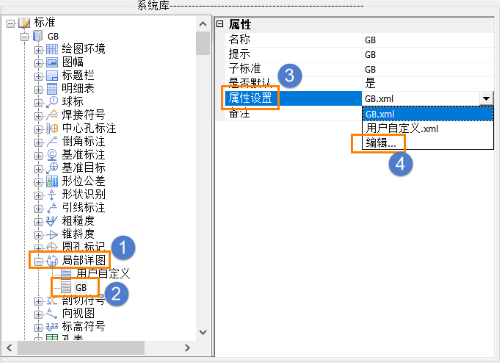

2.在标准中，点击【局部详图】，选择当前使用的样式，在【属性设置】中选择【编辑】；

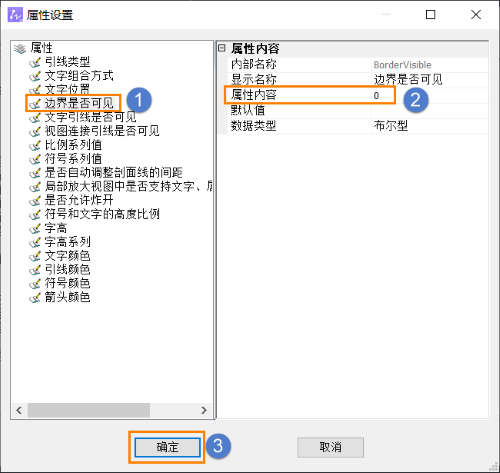

3.选择【边界是否可见】字段，将【属性内容】的值更改为【0】；

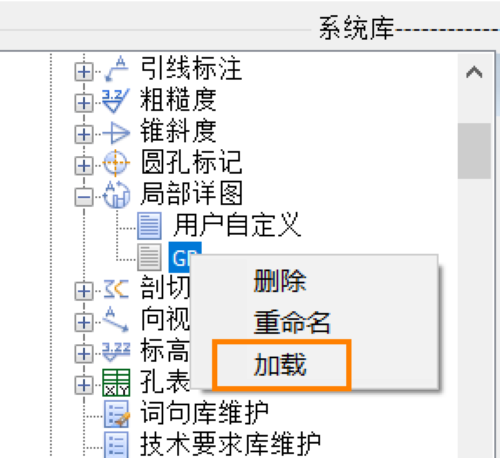

4.在标准上单击鼠标右键，选择【加载】，保存修改的设置；

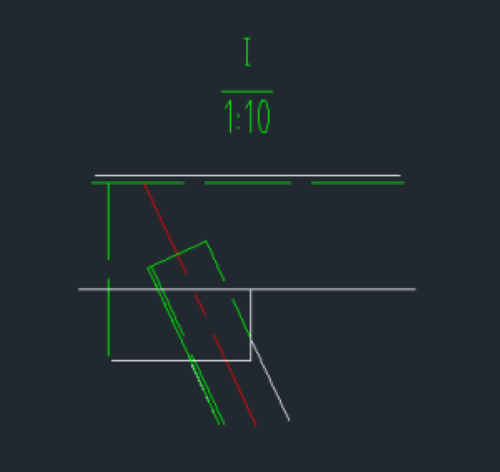

5.不显示局部详图边界的效果如下图。
