CAD机械版配合尺寸自动提取与表格生成的操作

在完成尺寸标注后，有时需要将带有配合要求的尺寸单独列出，用于检验或工艺文件编制。如果手动逐条筛选，在大型装配图中工作量很大。软件支持自动识别图纸中的配合尺寸，并将其汇总为表格，省去手动整理的步骤。下面说明命令的调用方法。

问题描述：

尺寸标注后，如何把图纸中所有包含配合的尺寸统计生成所需表格？CAD机械版配合尺寸自动提取与表格生成的操作

步骤指引：

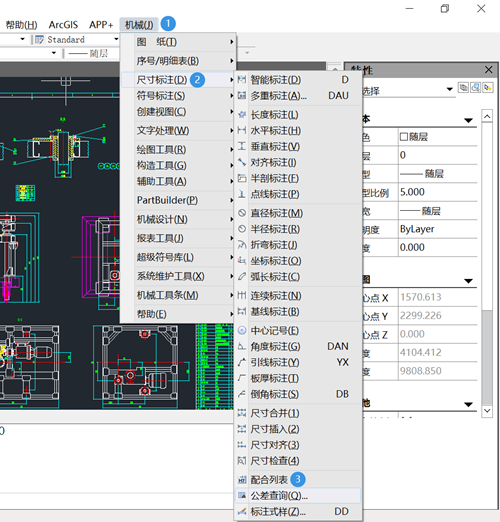

点击菜单【机械-尺寸标注-配合列表】（【ZWMDIMFITSLIST】命令），按提示指定生成表格位置即可。CAD机械版配合尺寸自动提取与表格生成的操作

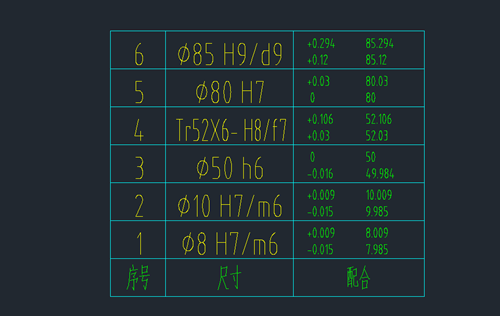

命令执行后，图纸中所有含有配合关系的尺寸将被自动提取并生成表格，方便快速输出或打印，提升出图效率。
