CAD机械版字段映射实现第三方图纸属性名称转换的方法

从第三方软件导入的图纸，其标题栏或明细表中的属性内部名称可能与当前软件不兼容，导致机械版无法正确读取这些字段的信息。例如天河图纸的“图样名称”字段内部名称，在机械版中需要映射为“NAME”才能被识别。软件提供了字段映射功能，可以将图纸中的原有内部名称转换为当前软件所使用的名称，从而解决数据不匹配的问题。该设置在样式配置的图纸转换字段映射下完成。下面说明具体的操作步骤。

问题描述：

如何将天河软件（PCCAD）图纸的属性文字内部名称通过转化变成其它内部名称？

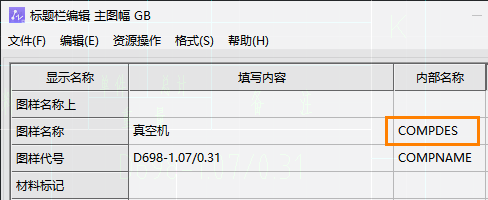

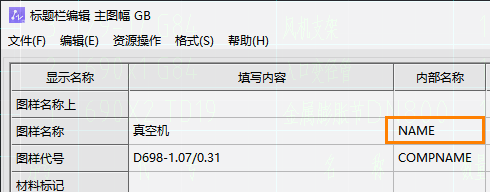

例如，将天河PCCAD图纸在CAD机械版打开后，标题栏中【图样名称】的内部名称映射为【NAME】。

步骤指引：

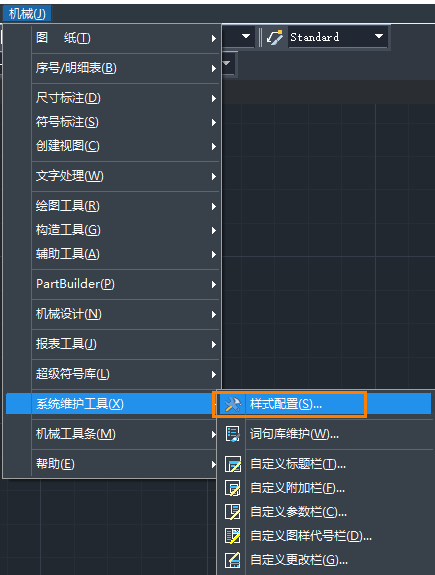

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令）；

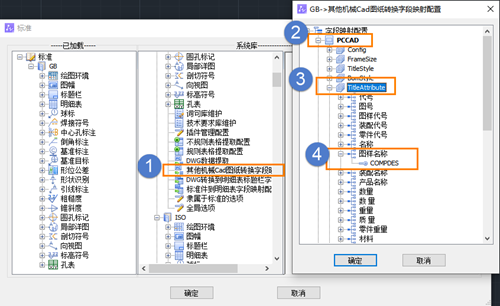

2. 找到当前使用样式的【其他机械Cad图纸转换字段映射设置】，双击打开，在跳出窗口中依次展开【PCCAD-TitleAttribute-图样名称】；

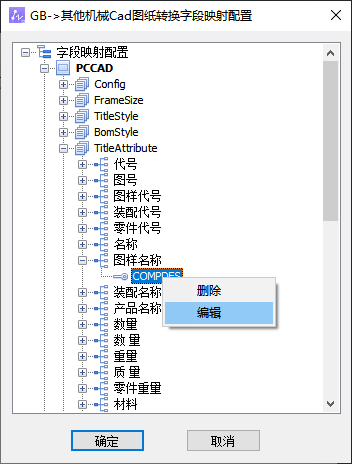

3. 右键【图样名称】内容，选择【编辑】；

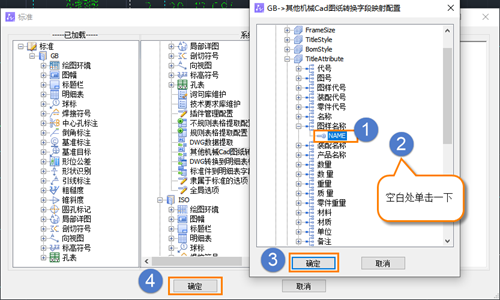

4. 输入【NAME】，在空白处单击一下，点击【确定】，即可将内部名称修改。

设置完成后，图纸中的该字段即可被机械版正确调用和编辑。如果需要转换其他字段，按照同样的路径选择对应项目并输入目标名称即可。
