在 3D 建模转工程图的设计环节，剖面线虽能清晰区分零件剖切区域，但并非所有场景都需要，比如快速输出简化装配图时，过多剖面线会遮挡零件轮廓，导致装配关系看不清；绘制草图级工程图用于方案沟通时，无需剖面线填充就能直观展示结构，反而能减少图纸杂乱感；甚至标注零件局部细节时，剖面线会与尺寸标注重叠，影响数据读取效率。想要让 3D 转工程图更高效、视图更简洁，掌握 “不填充剖面线” 的设置方法至关重要，接下来就为大家详细拆解具体操作步骤。
问题描述：

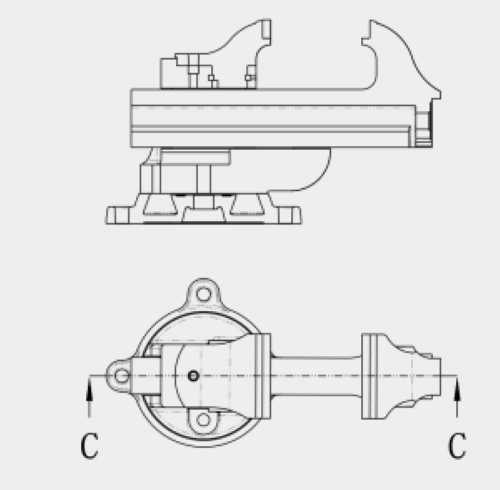

在绘制工程图过程中，不需要软件自带的剖面线，如何不显示
步骤指引：

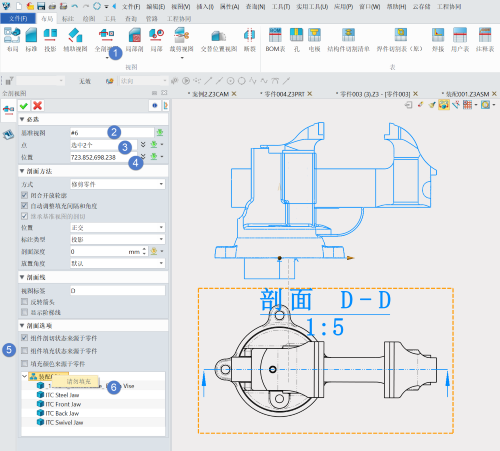

选择【全剖视图】，根据对话框要求选择【基准试图】、剖切【点】以及剖视图放置【位置】，在【剖面选择】选项中取消【组件填充状态来源于零件】，选择不需要填充的零件或装配，点击鼠标右键选择【请勿填充】
以上就是本文的全部内容，希望对大家有所帮助。
