三维建模教程 2026-02-13 11:18:50 1461

3D建模软件查询实体的质量属性为负数如何解决

在3D建模的成本核算与性能分析中，经常需要通过【质量属性】命令获取模型的体积、质量等关键数据。然而，有时查询结果却显示为负数。这是因为模型中存在曲面法向方向反转的问题。当实体表面的外侧朝向内侧时，系统在计算封闭体积时会将这一区域识别为“空心”或“反向填充”，从而导致体积与质量数值为负。要修复这一异常，无需重建模型或重新赋值，只需定位反向曲面并执行【反转曲面方向】，即可让质量属性回归正常。接下来，让我们一起看看吧。

问题描述：

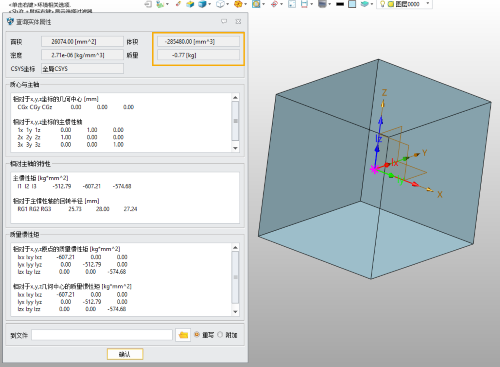

3D建模软件查询实体的质量属性体积和质量为负数

3D建模软件查询实体的质量属性为负数如何解决

原因分析：

实体曲面反向显示

解决方案：

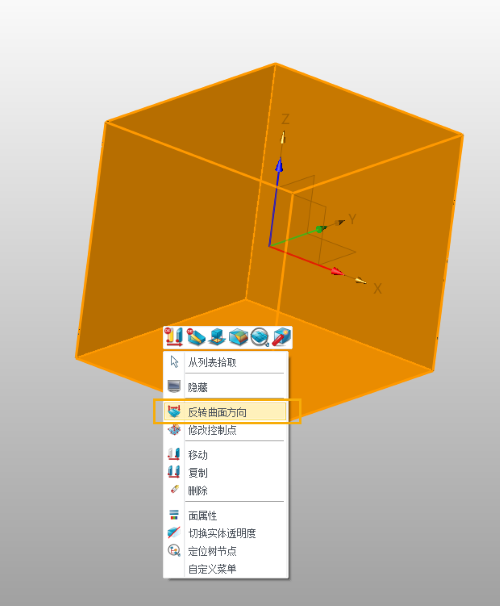

右键点击实体反向面，选择【反转曲面方向】，重新查询即可恢复质量属性正数值显示。

3D建模软件查询实体的质量属性为负数如何解决以上就是本篇文章的全部内容，希望对你有所帮助！
