在产品曲面设计或包装创作中，我们常需将Logo、文字等图案精准附着于圆柱、圆锥等可展曲面。若直接在三维空间中进行变形处理，极易导致字体拉伸、比例失真，使成品与设计意图大相径庭。
“曲线缠绕”技术正是解决这一难题的关键。其核心原理是借助曲面的UV展开，将平面上的二维曲线准确映射到三维模型表面，使图案在曲面上的形态、间距与原始设计严格一致。接下来，让我们一起看看吧。
问题描述：
如何将文字刻印在曲面上？
步骤指引：

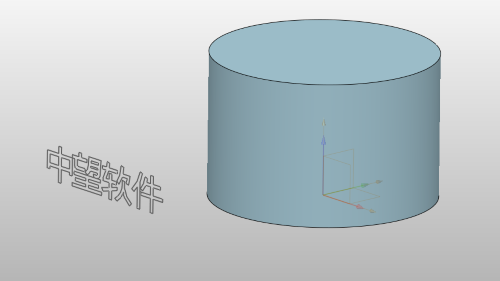

1.如图所示，需要将文字刻印在圆柱曲面上。

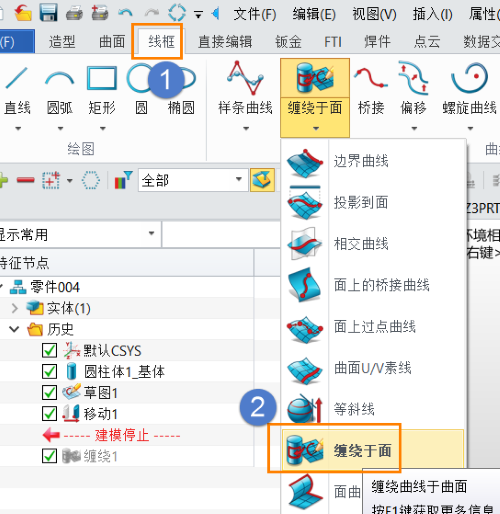

2.使用【线框】-【缠绕于面】

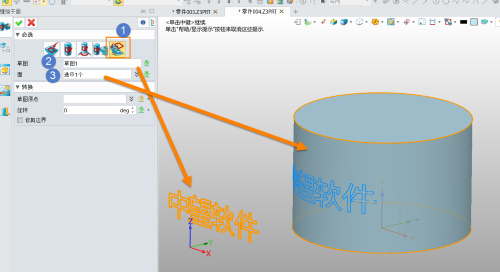

3.缠绕方式切换为【将曲线缠绕到可展曲面】

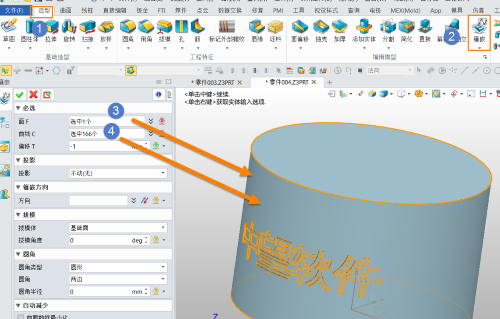

4.使用【造型】-【镶嵌】功能将其刻印在曲面上。

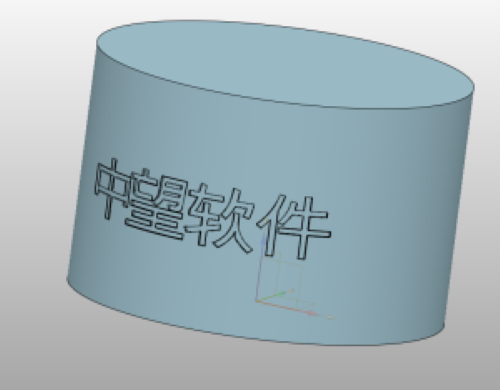

5.结果如图所示
以上就是本篇文章的全部内容，希望对你有所帮助！
