如何使用CAD绘制有宽度的多段线
绘制带宽度的箭头或轮廓线，是CAD制图中常见却易被复杂化的需求。与其使用多个图形拼接，不如直接利用【PLINE】命令的宽度选项，通过设定起点与终点宽度，即可一步生成从均匀到渐变的各类宽线。本文将直击核心操作，以绘制箭头为例，清晰演示如何通过两次宽度设置完成专业图形。接下来，让我们一起看看具体的步骤指引。
问题描述：
如何设置多段线的宽度？
步骤指引：
1.以下通过绘制箭头案例，讲解多段线宽度的设置。
2.点击菜单【绘图-多段线】（【PLINE】命令），进入多段线绘制；

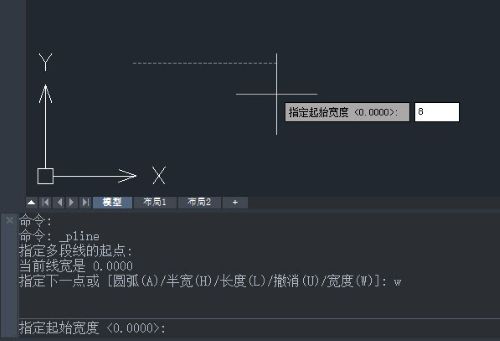

3.指定多段线起点，注意命令栏提示，进入【宽度】设置，指定起始和结束宽度都为【8】，指定线段长度【50】，绘制出箭头柄；

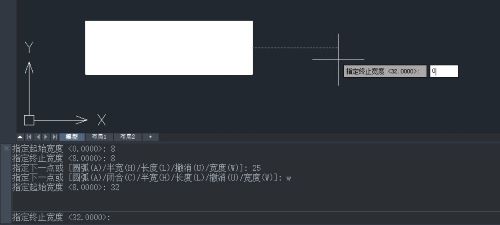

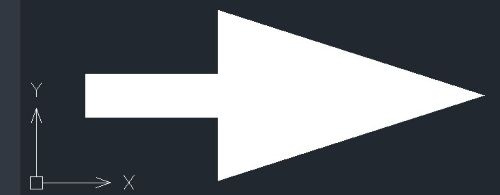

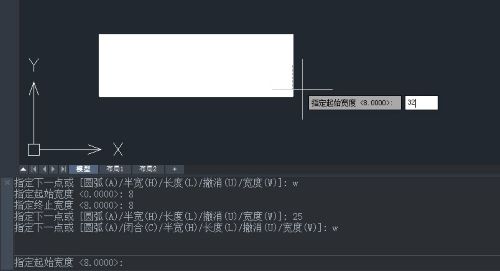

4.再次进入【宽度】设置，指定起点宽度为【32】，结束宽度为【0】，指定线段长度【50】，绘制出箭头。
以上就是本篇文章的全部内容，希望对你有所帮助！
