在机械设计、产品装配展示等工程领域，爆炸视图是一种直观展示零部件组成与装配关系的专业表达方式。这种将装配体各组成部分沿轴线分离展开的可视化技术，能够清晰呈现产品的内部结构，大幅提升技术文档的易读性。
本文将解析装配模型在三维中做好了爆炸视图后，如何在工程图模块出爆炸视图的方法，帮助工程师掌握这一提升设计沟通效率的重要技能。

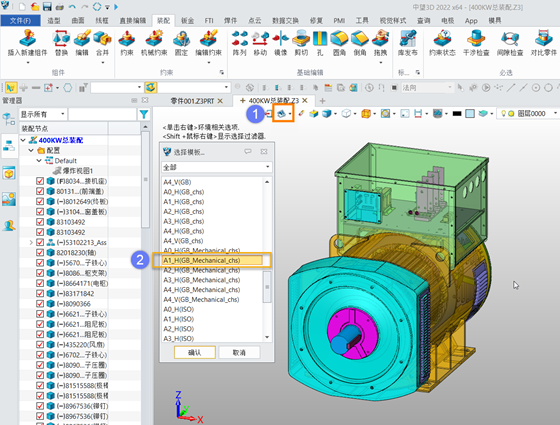

1.点击DA工具栏【工程图】按钮，选择工程图模板

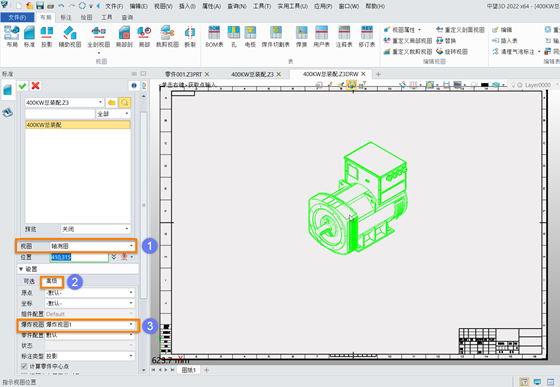

2.【视图】选择【轴测图】，设置切换为【高级】-【爆炸视图】

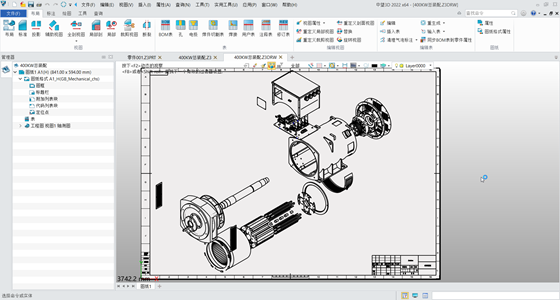

3.爆炸视图如下所示

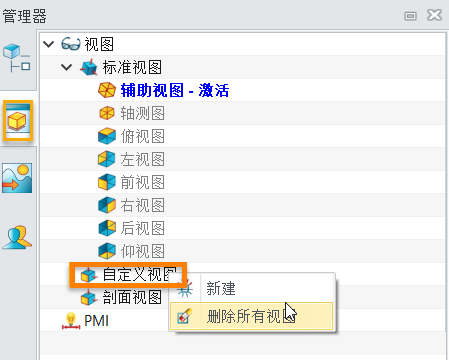

注：如何视图角度不合适，建议在三维环境使用【管理器】-【视图管理】-【自定义视图】功能。
