如何在三维设计软件中对零件进行高度分析？

在三维设计软件中查看零件时，我们经常会遇到这样的需求：想快速了解零件上所有与某一基准面平行的平面分别位于什么高度位置。例如，在一个带有多个凸台或凹槽的零件中，我们需要知道每个加工面相对于底面或某个安装基准的具体高度。如果逐个手动测量，不仅耗时，而且容易遗漏。软件提供的“高度分析”功能可以很好地解决这一问题——它能基于给定的基准面，自动识别并计算出模型上所有平面类型面的高度值，并以颜色或数值的形式直观呈现。那么，这个功能具体怎么使用呢？让我们一起来看看吧！

问题描述：

“高度分析”能基于所给定的基准来快速测算当前模型上所有与该基准面平行的平面的高度值，它能自动识别所有面类型为“平面”的面。

步骤指引：

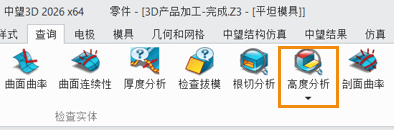

1. 应用【查询】模块的【高度分析】命令

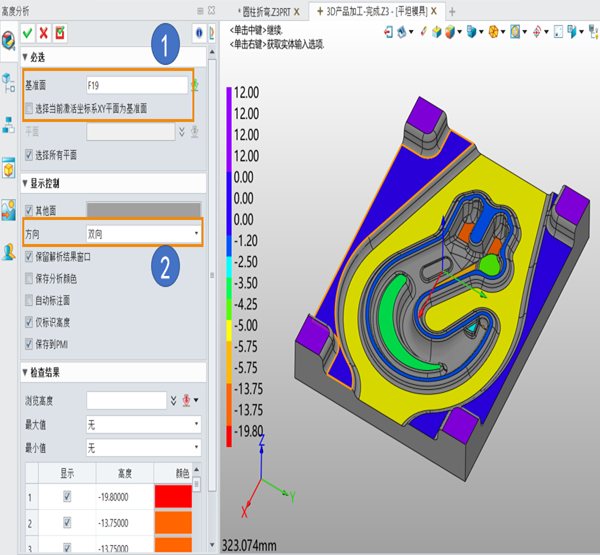

2. 【基准面】可以指定某一平面作为分析基准，也可以使用当前激活坐标系的XY平面作为基准；【方向】可以控制分析正、反或双向的高度值。

通过高度分析功能，你可以快速获取零件上各个平面相对于基准面的高度分布，结果会以颜色渐变或数值标签的形式显示在模型上，一目了然。该功能尤其适用于模具设计、型腔加工或需要确认多平面高度关系的场景。需要注意的是，分析结果的高度值是基于所选基准面法线方向的距离，因此在操作前应先确认基准面是否正确。如果分析后发现某些平面未被识别，请检查该面是否为标准平面类型（非曲面或B样条面）。希望这个技巧能帮助你更高效地完成零件高度分析工作。如果你在操作过程中遇到其他问题，欢迎在评论区留言交流！
