三维CAD在ECAD板模块中如何设置元器件的区域高度限制

在电路板布局中，为了确保元器件与外壳、散热器等结构件不发生干涉，通常需要对特定区域设定元器件高度上限。如果依靠手动检查和测量，效率低且容易遗漏。软件支持通过区域设置功能为电路板指定高度限制区域，一旦设定，该区域内的元器件放置将受到高度约束，从设计阶段避免干涉风险。下面说明具体的操作方式。

问题描述：
在ECAD板模块中，如何设置元器件的区域高度限制呢？

步骤指引：

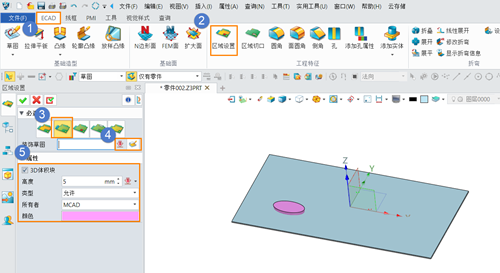

在【ECAD】-【区域设置】中，选择放置区域，添加【装饰草图】，然后输入限制高度即可。三维CAD在ECAD板模块中如何设置元器件的区域高度限制

配置完成后，相关区域即具备高度约束功能，可在布局过程中自动辅助高度校验，提升设计的规范性和可靠性。
