CAD机械版打开其他软件图纸后代理对象删除不掉，怎样解决？

从外部接收的CAD图纸中，有时会包含一些无法用常规命令删除的代理对象，这些对象可能来自其他软件的特殊实体类型，给图纸清理带来困扰。通过调整软件的系统库配置，可以让这些代理对象在打开时自动转换为普通的块参照，从而能够正常删除。下面说明具体步骤。

问题描述：

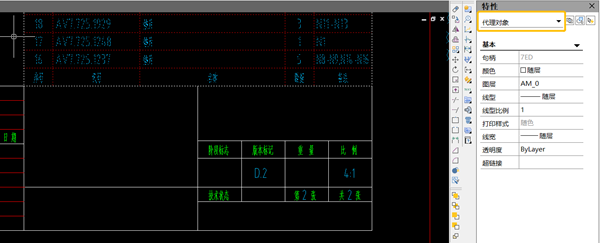

打开其他CAD软件图纸，里面代理对象无法删除，可以怎样处理？

步骤指引：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框；

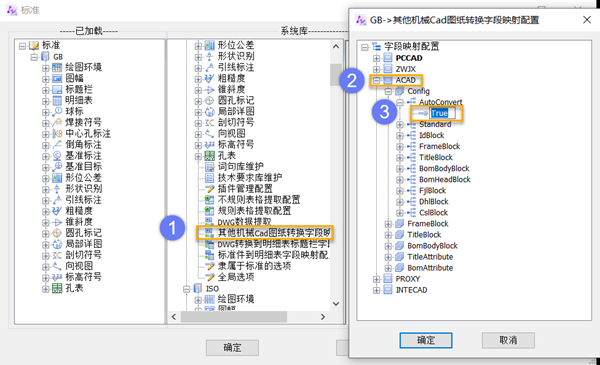

2. 在【系统库】中，选择当前使用的标准，找到【其他机械Cad图纸转换字段映射配置】；

3. 在【ACAD-Config-AutoConvert】，将其改为【True】；

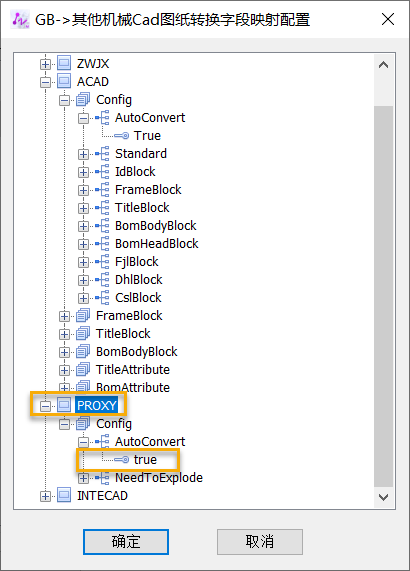

4. 在【PROXY-Config-AutoConvert】，将其改为【True】；

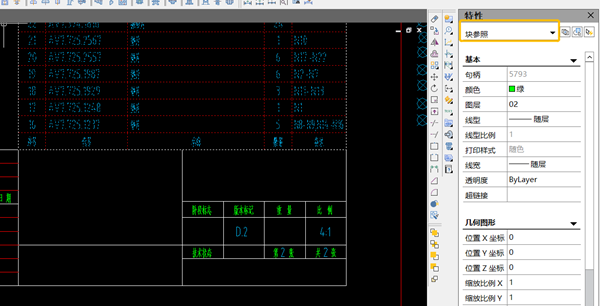

5. 【确定】保存后，打开图纸，代理对象自动转换为“块参照”，就可以直接删除了。

完成配置后，代理对象在打开图纸时会自动转换为块参照，之后即可正常选中并删除。如需恢复默认设置，将对应开关改回False即可。如有其他疑问，欢迎在评论区留言。祝您绘图顺利！
