3D建模软件怎么将工程图视图的线条转换成草图
工程图视图里的线条，能不能直接变成草图里的线？很多设计师都在找这个答案。明明视图轮廓就在眼前，想要借用却只能手动描一遍，耗时、费力，还容易丢精度。尤其当视图复杂或者需要反复调整时，这种重复劳动简直让人抓狂。其实方法比你想的简单得多。不需要借助任何插件，也不用导出导入再描图，几个常用命令就能把工程图视图的线条原地转型为可编辑的草图线。关键是你得知道炸开、复制和粘贴的配合用法，顺序错了都不行。一旦掌握这个技巧，从工程图到草图的过渡几乎零成本。省下的时间用来优化设计，不香吗？
接下来让我们一起看看吧~
问题描述：
如何将工程图的某个视图的线条转换为草图的线条？
步骤指引：

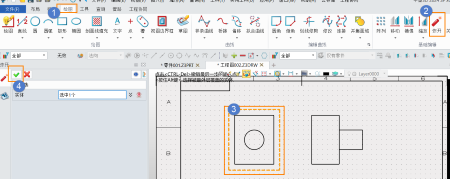

1.点击【绘图】中的【炸开】命令。选择工程图中要转化的视图对象作为【实体】对象，点击【确定】

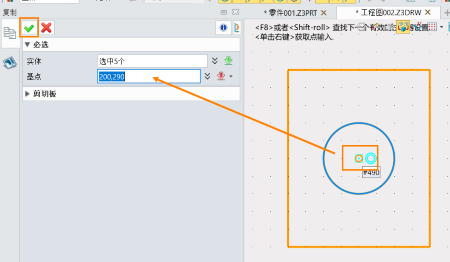

2.该视图炸开成多个线条对象，选择视图线条后点击【Ctrl+C】，跳出【复制】窗口，点击合适位置作为【基点】对象后，点击【确定】

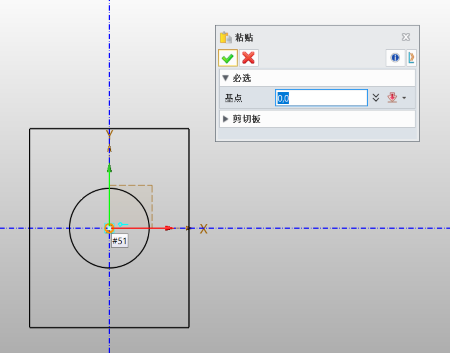

3.切换到草图状态，点击【Ctrl+V】，选择合适位置作为【基点】位置后，点击【确定】，实现工程图的视图线条转化到草图
以上就是本文的全部内容，希望对大家有一定的帮助，感谢大家的耐心阅读和支持，有任何疑问欢迎在评论区留下你的看法~
