CAD怎样将动态块转变为可编辑的可变块
CAD怎样将动态块转变为可编辑的可变块
在 CAD 绘图中，动态块凭借可调整参数的特性，极大提升了重复图形的绘制效率。但你是否在使用过程中遇到这样的局限：默认动态块的调整范围固定，无法根据实际需求自由修改参数逻辑，或是想要新增调整维度时无从下手，只能重新创建块文件，既浪费时间又影响绘图连贯性？那么接下来就为你介绍具体的转换方法。
问题描述：
含有CAD的动态块，在不丢失动态块，数据的情况下如何使用CAD对动态块进行编辑呢？
步骤指引：
编辑动态块前需要将动态块进行转化。
方法一：

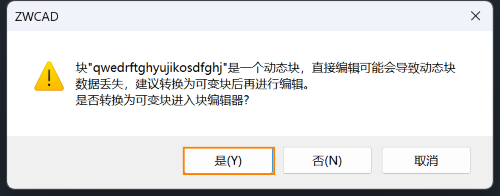

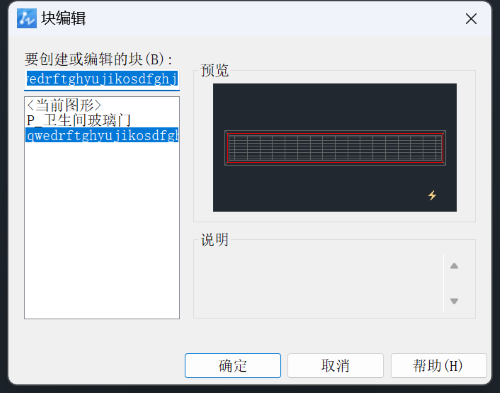

1.进入块编辑器可发现未转化的动态块的预览框中有黄色闪电的标志，表示这是还未换转化的动态块，点击【确定】会弹出是否转化改动态块为可变块，点击【是】；
2.再次进入块编辑器，可以看到预览框中的【黄色闪电的标注】变为【蓝色闪电标志】，表示该块已经转化为【可变块】；
方法二：

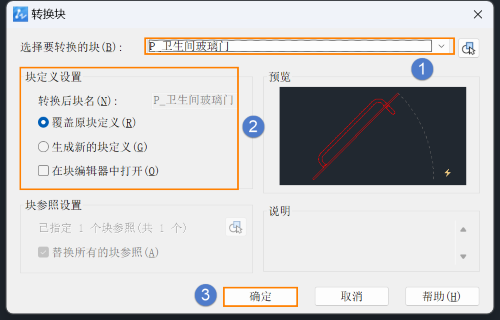

命令行输入【BCONVERT】回车，选择需要转换的块，设置块定义，点击【确定】即可。
以上就是本文的全部内容，希望对大家有所帮助。
