如何在CAD机械版里开启或关闭对天河图纸的自动转换？

在日常设计工作中，不少用户会同时用到CAD机械版和天河（PCCAD）两款软件，或者需要将天河图纸上传到与之集成的PLM系统。当你用CAD机械版修改天河图纸后，再次用天河打开或上传到PLM时，可能会遇到标题栏、图块无法编辑或检入失败的问题。这是因为CAD机械版默认会自动将天河图纸转换为自身格式，导致天河软件识别异常。反之，如果你希望充分利用CAD机械版对标题栏、明细表等对象的编辑优势，又需要它自动转换天河图纸。那么，如何根据自己的需求，灵活开启或关闭这项自动转换功能呢？操作其实很简单，让我们一起来看看吧！

问题描述：

在设计中，可能会用CAD机械版来修改天河（PCCAD）的图纸。使用CAD修改后，再次用天河打开或者上传到之前与天河集成的PLM系统后，会无法编辑原有的天河图块以及无法被PLM系统所检入。反之，有时需要在用CAD机械版打开天河图纸的时候，能够自动转换天河的图纸为机械版的图纸，来方便对标题栏、图框、明细表等的修改。

如何打开对天河图纸的自动转换呢？

步骤指引：

1. 点击菜单【机械-系统维护工具-样式配置】（【ZWMSTYLEMANAGER】命令），打开配置对话框。

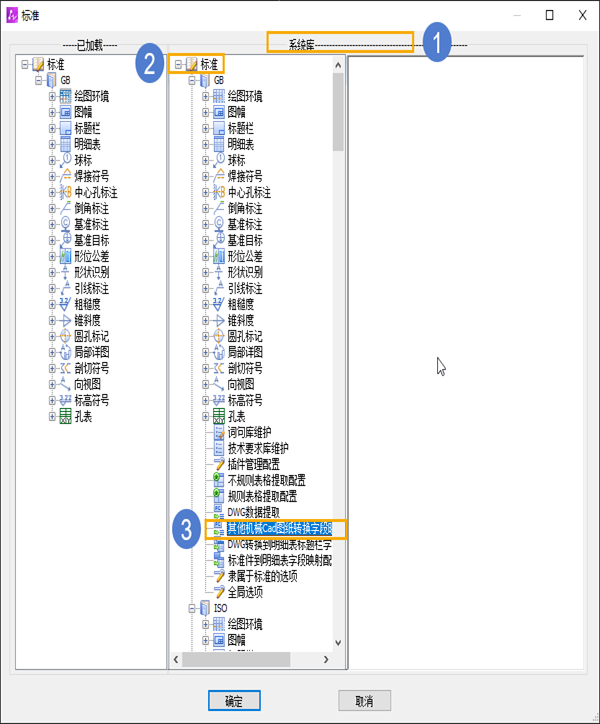

2. 在弹出的对话框中，双击【系统库-标准-GB其他机械CAD图纸转换字段映射】。

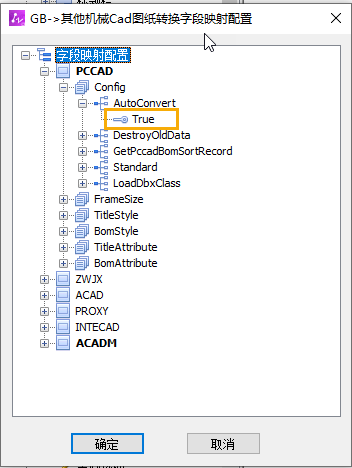

3. 在弹出的对话框中，找到【PCCAD-Config-AutoConvert】下面的变量值，鼠标右键【编辑】。
4. 在编辑框中，修改变量为【True】，会自动转换天河图纸；修改为【False】，会关闭自动转换功能。
5. 修改后依次点击【确定】后，【重启】软件即可生效。

通过上述步骤，你就可以根据实际工作场景，自由控制CAD机械版是否自动转换天河图纸。需要兼容原有天河环境时，将变量设为“False”；需要利用机械版编辑功能时，设为“True”。修改后记得重启软件使设置生效。如果在操作中找不到对应路径或遇到其他问题，欢迎在评论区留言，我们会尽力帮你解答！
