为什么使用CAD图案填充移动后边界错误
图案填充移动后边界错误，是CAD操作中一个高频却易被忽视的技术细节。当填充意外溢出、边界失去约束，不仅修正耗时，更可能影响图纸的专业性与准确性。究其根本，填充与边界的关联属性在图形移动后发生了识别偏差。接下来，让我们一起看看如何通过关键设置，从根本上避免此类问题。
问题描述：

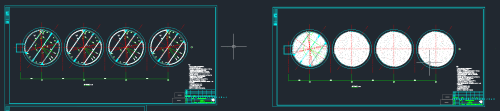

图案填充在移动后边界错误，导致填充图案溢出，填充到了不该填充的地方，是为什么？
原因分析：
填充和边界具有关联性，边界可能为非封闭图形，图纸移动后填充对边界的判定产生了错误。
解决方案：
解除填充和边界的关联性，再进行移动。具体操作如下：

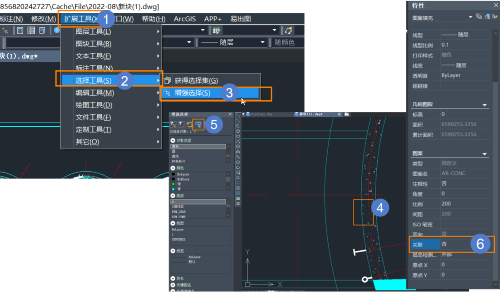

点击菜单【扩展工具-选择工具-增强选择】，选中一个填充图案，点选【选择类似对象】，将类似填充全部选中，然后键盘【Ctrl+1】调出特性栏，找到【关联】属性，将其设置为【否】，取消填充的关联性。
以上就是本文全部内容啦，有任何疑问欢迎在评论区留言，更多的CAD教程干货内容等你！
