为什么使用CAD填充图案不显示对应的线型
在CAD设计过程中，填充图案的线型若无法正常显示，常导致图纸表达不清、标注信息丢失，影响出图效率与专业表达。该问题通常并非填充设置错误，而是由一项容易被忽略的系统变量控制。掌握关键参数，即可快速恢复线型显示，确保图纸视觉效果与设计意图一致。接下来，让我们一起看看吧。
问题描述：

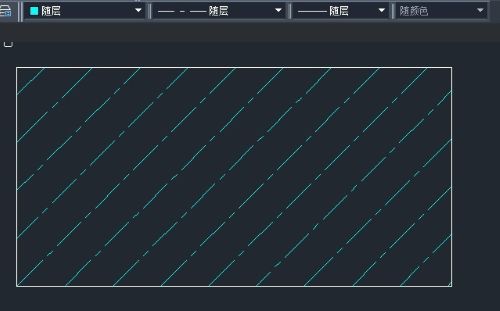

填充图案里不显示当前使用的线型，全部以连续直线显示，如下图：
原因分析：

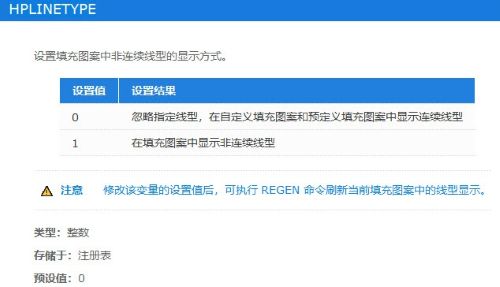

系统变量【HPLINETYPE】控制填充线段是否带线型。
步骤指引：
1.在命令栏输入【HPLINETYPE】，回车
2.命令栏提示
HPLINETYPE 的新值 <0>:
输入【1】，回车
3.用【regen】，重生成图面。
以上就是本文全部内容，希望对你有所帮助~
