CAD怎样连接样条曲线
CAD怎样连接样条曲线
在CAD绘图领域，样条曲线被广泛应用于构建各类复杂且平滑的图形轮廓，从机械设计中的流线型零件外观，到建筑图纸里的异形结构线条，都离不开它的身影。那么，怎样才能实现样条曲线的高效、精准连接呢？别着急，接下来就为大家详细讲解在CAD中连接样条曲线的多种实用方法 。
问题描述：
在CAD，如何对样条曲线进行连接？如样条曲线连接样条曲线，或样条曲线连接直线。
原因分析：
用splinedit，对样条曲线进行编辑，但CAD该功能没有连接的分支，所以无法直接连接样条曲线，需要将样条曲线转换为多段线，再利用多段线编辑功能进行连接。
解决方案：

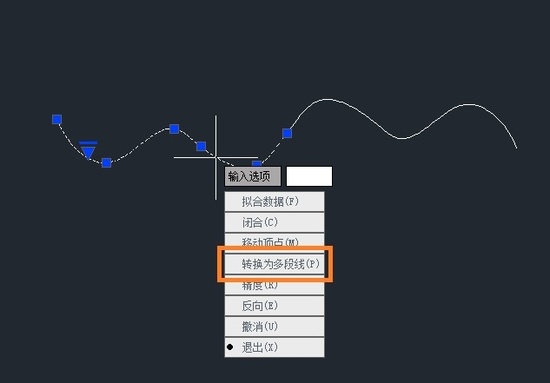

1.输入【SPLINEDIT】命令，选择需要编辑的样条曲线，用分支命令转换为多段线，将样条曲线转换为多段线。

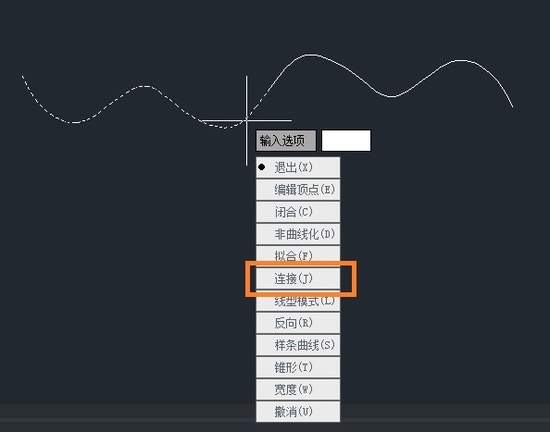

2.输入【PEDIT】命令，选择转换后的多段线，用分支命令连接，对多段线进行连接操作，达到线段连成整体的要求。
文章的内容到这里就结束了，希望能对你有所启发。感谢你的关注与阅读，欢迎在下方留言，我们一起交流学习！
