很多设计师对弯曲剖视图这个名字感到陌生，但一旦理解它的用途，就会意识到这是一个值得记住的功能。它的核心逻辑可以拆成三步：画一条弧、选一个位置、确认展开。这条弧不是装饰线，而是剖切路径，系统会沿着这条弧线对模型进行切割，切割完成后将弧面展开成一个平面视图。展开后，圆弧上每个点的截面特征都被投影到同一平面上，保持了相对位置和尺寸的准确性。对于带环形槽、油路孔、散热筋的回转体零件来说，这种视图比任何直线剖切都更具表现力。在操作层面，整个过程不涉及复杂参数，画得出弧线，就做得出来。接下来让我们一起看看吧。
问题描述：

在工程图制图中，对于一些回转类零件，如涡轮、轴承等零件，需要将模型绕回转中心做圆弧剖切，并展开剖面结果，以便更好地展示模型特征，那么在3D建模软件中如何生成圆弧弯曲剖视图呢？

步骤指引：

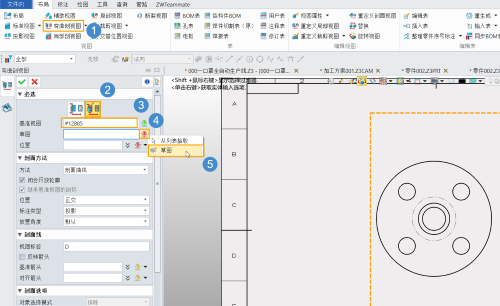

1.选择【视图】-【弯曲剖视图】命令，选中【基准视图】，点击【草图】下拉箭头，选择【草图】，进入草图环境；

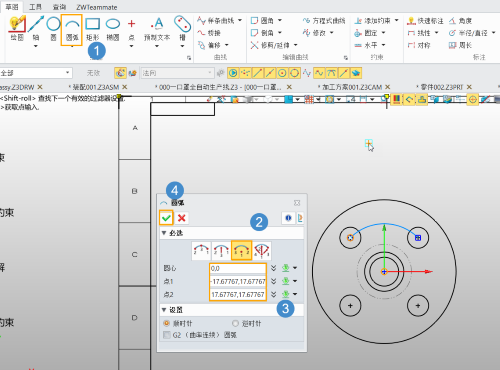

2.点击【圆弧】命令，选择【圆心】模式，绘制圆弧，点击确定，退出草图环境；

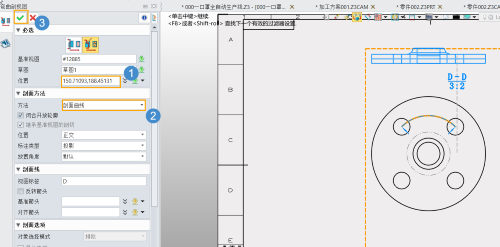

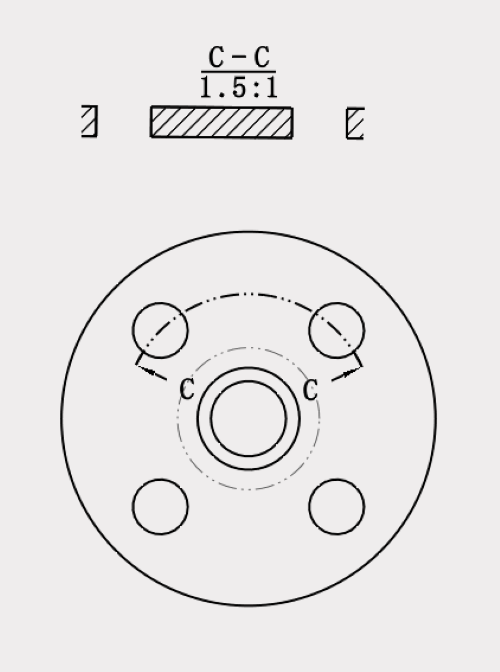

3.选择圆弧剖切视图位置，选择剖切方法，点击确定，即可完成圆弧剖切视图创建。
