3D建模软件怎么单独出装配体中某一个零件的工程图

三维建模教程 2026-03-04 11:35:41 5

在日常的装备设计出图流程中，工程师好不容易完成了复杂的装配体设计，却发现需要单独为内部的某一个非标零件出具二维图纸。传统的“另存为”副本再出图的方式不仅打断了设计连贯性，更容易导致版本混乱和关联丢失，造成重复劳动。如何在复杂的装配树中快速剥离单一零件并输出规范的工程图，是提升出图效率的关键一环。接下来让我们一起看看吧。
问题描述：

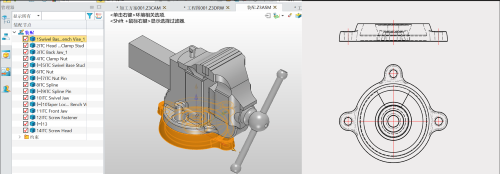

在装配设计时如何对于其中一个组件进行单独输出工程图

3D建模软件怎么单独出装配体中某一个零件的工程图

步骤指引：

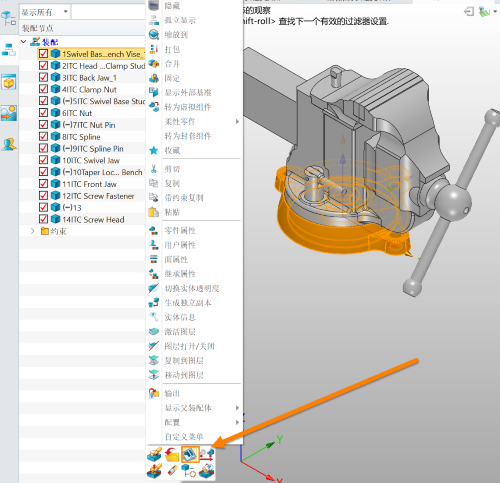

1.在装配模型管理其中选择需要输出工程图的零件，点击鼠标右键选择【2D工程图】

3D建模软件怎么单独出装配体中某一个零件的工程图

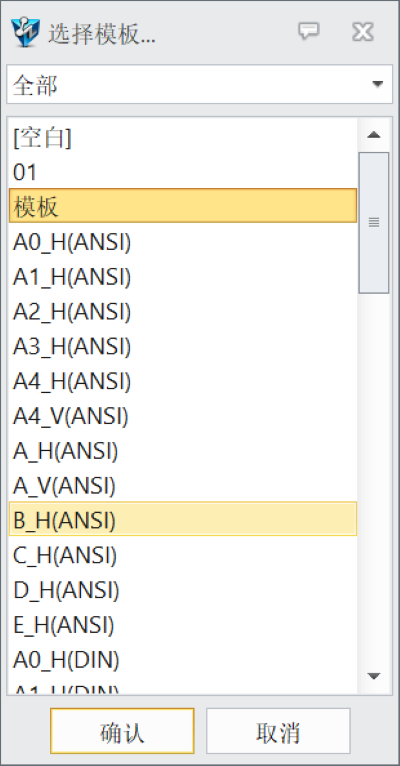

2.选择对应的模板文件，点击确定，进入工程图创建界面，根据提示放置视图

3D建模软件怎么单独出装配体中某一个零件的工程图

以上就是本文全部内容，希望对你有所帮助！
