在3D建模中，绘制外径不均匀的弹簧是模拟真实弹性元件行为的关键技术，尤其当设计需要适应特殊负载或复杂装配环境时，传统等径弹簧的局限性便凸显出来。本教程将讲解如何绘制外径不均匀的弹簧，帮助您掌握弹簧的高级建模方法。
问题描述：
在汽配领域，如汽车悬架弹簧，弹簧的外径不是均匀分布的，如何使用3D建模软件绘制外径不均匀的弹簧呢？
步骤指引：

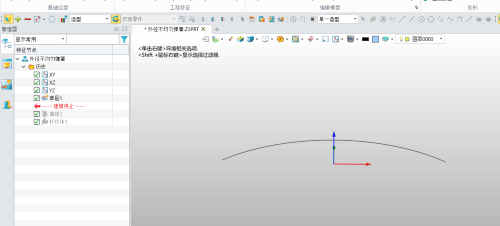

绘制一条路径，即弹簧外径的中心线，可以用【草图】功能绘制，也可以用【线框】功能绘制；

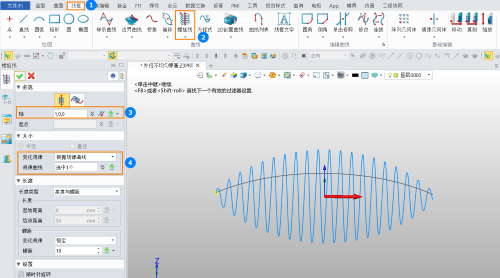

使用【线框】功能中的【螺旋线】功能，然后选择生成螺旋线的中心【轴】，【变化规律】选择【根据规律曲线】，选择第一步中的外径变化曲线，输入螺距等参数，按【确定】即可；

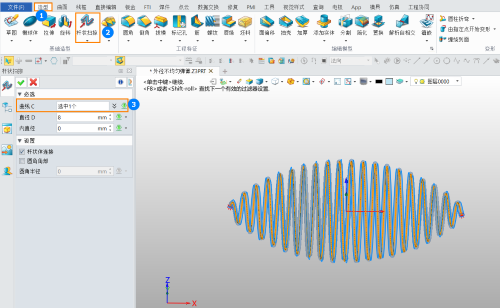

使用【造型】功能中的【杆状扫掠】功能，【曲线C】选择第二步中生成的螺旋线，输入直径，点击【确定】即可；

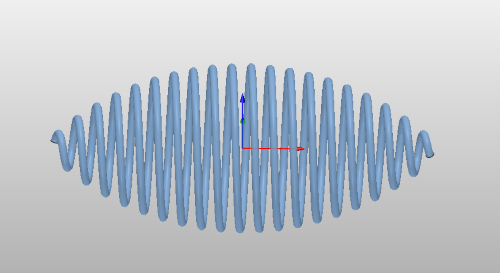

最终效果如图所示；
本文的分享就到这里啦，希望能为小伙伴们提供实用的信息，帮助大家提升工作效率。感谢你的耐心阅读，欢迎留言交流！
