在3D建模工作中，工程图是将三维模型精准呈现为二维图纸的重要载体，而剖切视图能直观展示模型内部结构。可许多人在从视图生成剖切视图时感到困惑，不知如何下手。其实，掌握正确方法，就能精准挖掘模型内部构造细节，将复杂结构清晰展现于工程图上。接下来，小编为您详解3D建模软件工程图从视图生成剖切视图的实用技巧。
问题描述：
在工程图中生成视图时，有时需要只通过一个视图生成剖切视图，那么在3D建模软件中该如何实现呢？
步骤指引：

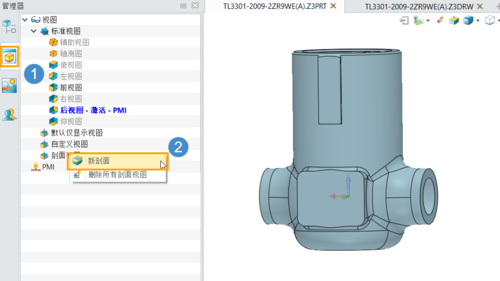

1.点击【视图管理】-选中【剖面视图】，点击【右键】，选择【新剖面】；

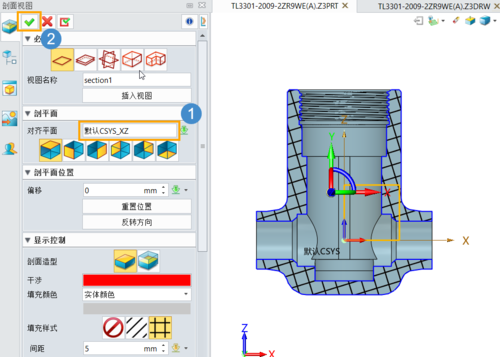

2.在【对齐平面】选项中选中需要剖切的面，点击【确定】；

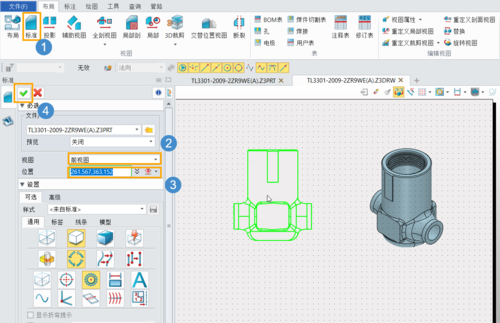

3.点击【布局】-【视图】-【标准】命令，选择【前视图】，确定投影【位置】，点击【确定】生成前视图；

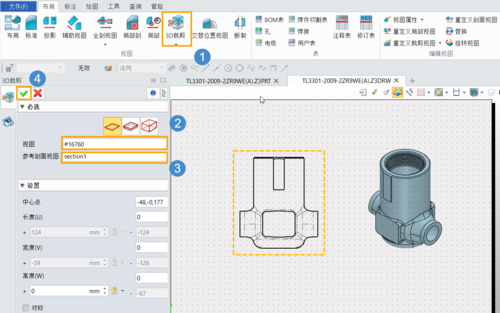

4.点击【布局】-【视图】-【3D裁剪】命令，选中【视图】和【剖切视图】，点击【确定】；

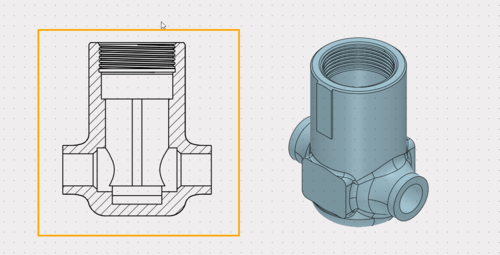

5.完成上述步骤，即可实现在单个视图上生成剖切视图。
本文的分享就到这里啦，希望能为小伙伴们提供实用的信息，帮助大家提升工作效率。感谢你的耐心阅读，欢迎留言交流！
