3D建模软件怎么显示草图约束状态颜色
3D建模软件怎么显示草图约束状态颜色
在3D参数化建模中，草图约束状态的颜色反馈是实时监控几何关系的可视化语言。当进行复杂草图设计时，这些色彩编码能直观揭示欠约束、全约束或冲突约束等关键状态，帮助设计师快速定位问题。本教程将解析3D建模软件应该如何显示草图约束状态颜色，让您通过色彩视觉第一时间掌握草图稳定性，大幅提升参数化设计的成功率与效率。
问题描述：
在3D建模软件中如何通过颜色显示草图约束状态？
步骤指引：
方法一：

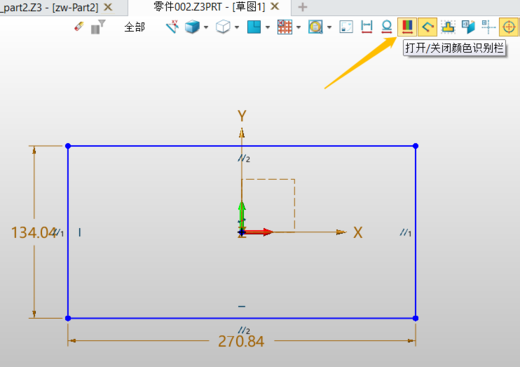

草图环境点击【DA工具栏】的【打开/关闭颜色识别栏】
方法二：

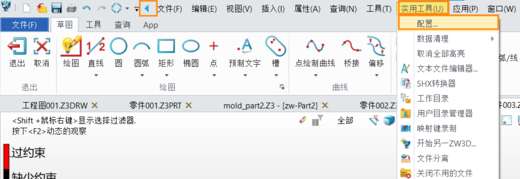

步骤一：通过如下设置可以将【显示约束状态颜色】设置为默认状态：点击左上角的蓝色小三角，然后点击【实用工具】-【配置】

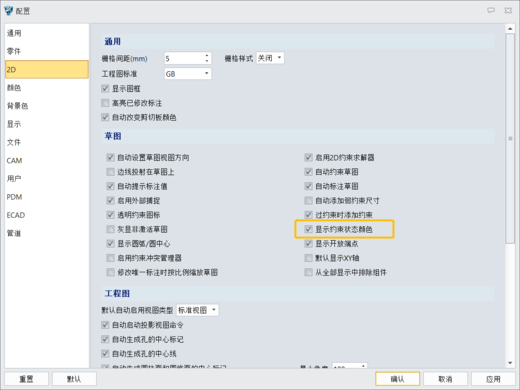

步骤二：在【配置】对话框的【2D】选项中勾选【显示约束状态颜色】
本文的分享就到这里啦，希望能为小伙伴们提供实用的信息，帮助大家提升工作效率。感谢你的耐心阅读，欢迎留言交流！
