怎么用CAD机械版创建截断线
在机械设计中，截断线是图纸中不可或缺的要素，用于简化长构件或突出局部细节。然而，传统绘制方式往往需要手动组合线条，步骤繁琐且难以保证规范。机械版CAD内置的截断线工具，通过参数化设置即可一键生成符合国标的截断符号，大幅提升绘图效率。无需再为调整线型比例或对齐位置耗费时间，只需几个简单点选，即可完成精准绘制。接下来让我们一起看看吧，如何快速创建截断线。
问题描述：
机械CAD中提供了多种绘制截断线的功能，如何创建截断线?
步骤指引：
1.点击菜单【机械-构造工具-截断线】（【JDX】快捷键）；

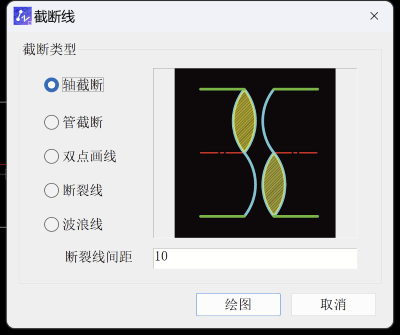

2.选取截断线类型，输入截断线间距，点击【绘图】；

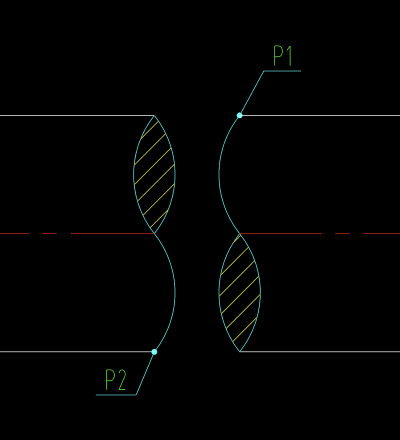

3.根据提示，依次选择P1和P2点，如下图所示

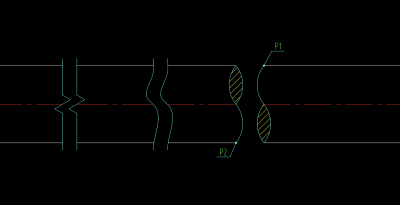

4.完成截断线绘制
以上就是本篇文章的全部内容，下期分享更多好用的CAD插件！
