三维CAD标注整理插件分享
三维CAD标注整理插件分享
在CAD绘图工作中，你是否也经常面临这样的困境：尺寸标注相互重叠、引线交错如麻、文字位置混乱不堪？一张精心设计的图纸，却因杂乱无章的标注而显得不够专业，更可能影响施工或制造的准确性。手动调整每个标注的位置不仅耗时费力，而且难以达到整齐划一的效果。而今天介绍的这款——CAD标注整理插件，就是为了解决这一问题，接下来将为你深度解析它的用法。
问题描述：

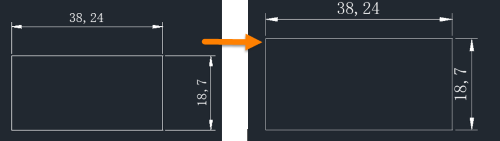

绘制完图纸后，标注的距离往往较随意，分享一个整理标注的插件，可以使水平标注和垂直标注整理成等距离格式。
步骤指引：

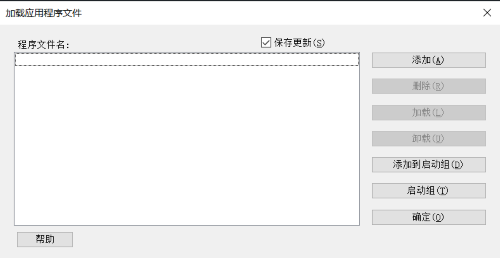

1.命令行输入APPLOAD或执行【工具】-【加载应用程序】;

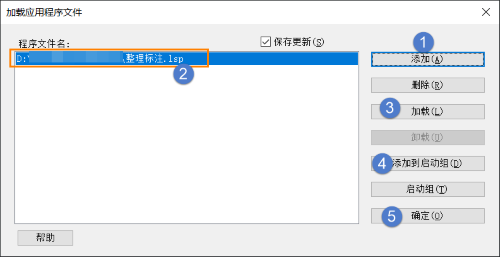

2.执行【添加】，加载整理标注.lsp，执行【加载】，点击【添加到启动组】；
3.根据命令行提示，即可完成水平标注和垂直标注整理成等距离格式。
BZZL------单视图整理:把一个视图连同标注选全
ZL------ 单方向整理: 选择同一个方向的标注整理，根据字体高度的自动调整间距
以上就是本篇文章的全部内容，希望对你有所帮助！
