CAD风管标注样式调整中单位与精度的修改方法

在暖通图纸中，风管标注的格式有多种表达方式，例如是否需要显示单位、保留几位小数，以及截面尺寸之间用叉号还是字母X连接。这些细节在不同项目或不同审图要求下可能有所不同。软件在风管标注功能中内置了灵活的设置入口，用户可以在标注前统一调整这些参数，无需标注后再逐个修改。下面介绍具体的配置位置。

问题描述：

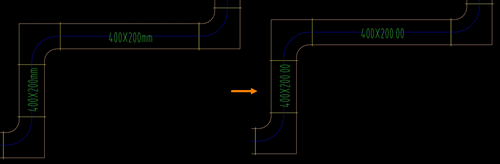

如何取消风管标注单位，设置标注精度？

步骤指引：

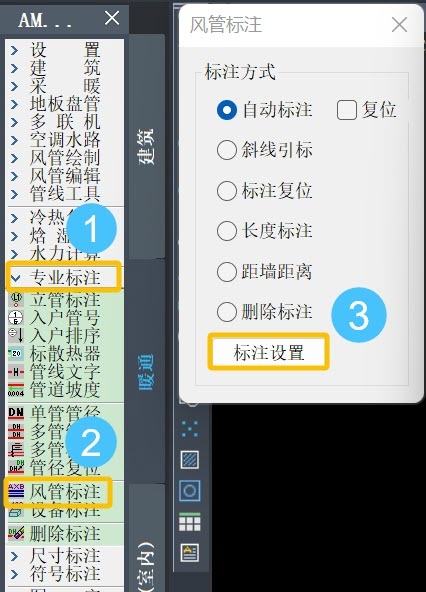

1. 点击水暖电菜单【暖通-专业标注-风管标注】（【FGBZ】命令），在弹出的对话框选择【标注设置】；

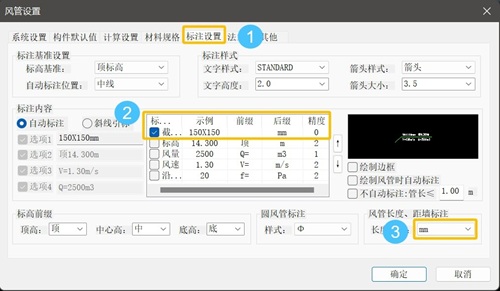

2. 选择风管设置菜单下的【标注设置】，根据绘图需求，在【标注内容】的设置栏里依次设置【后缀】、【精度】等内容，精度为阿拉伯数字，【1】代表小数点后1位，依次类推，右下角可以进行单位选择【mm】或【m】；

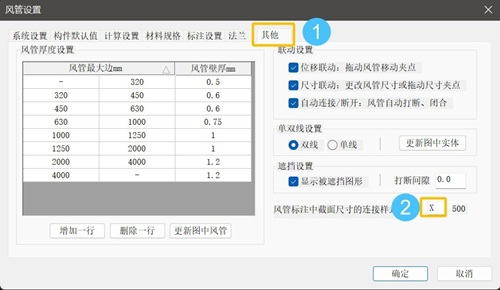

3. 在【其他】选项中，用户还可将风管标注中截面尺寸的连接样式的【×】号改为大写英文字母【X】，使得标注出的尺寸更为贴合；

4. 完全设置完成后，即可对按照绘图要求对风管进行标注。

参数调整完成后，风管标注将按新设置输出，无需重复修改单个标注。建议在开始标注前统一配置，保持整张图纸的标注风格一致。
