CAD块属性中的名称、提示、缺省文本是什么
CAD块属性中的名称、提示、缺省文本是什么
在CAD设计中，块（Block）属性是动态标注和信息管理的重要工具，而属性定义中的名称（Tag）、提示（Prompt）和缺省文本（Default）这三个关键参数，直接影响块的智能化和交互性。许多用户对它们的区别和实际应用存在疑问，本文将系统解析这三个参数，帮助您高效利用块属性提升绘图效率。
1.块属性中的名称功能
名称也可以算是一个标签，类似名片上的地址、邮编、电话等， CAD图块属性的名称跟这个类似，就是让我们知道这个属性表示的是什么，例如图纸名称、打印比例、日期等等。
2. 块属性中的提示功能
当插入带属性图块时在命令出现的输入属性的提示，让我们知道现在输入的是哪个属性。例如：请输入打印比例 。
如果在插入属性框的时候希望直接采用默认值而不显示命令行提示或弹出编辑对话框，可以在属性定义对话框中勾选【预置】，如下图所示：
3.块属性中的缺省文本功能

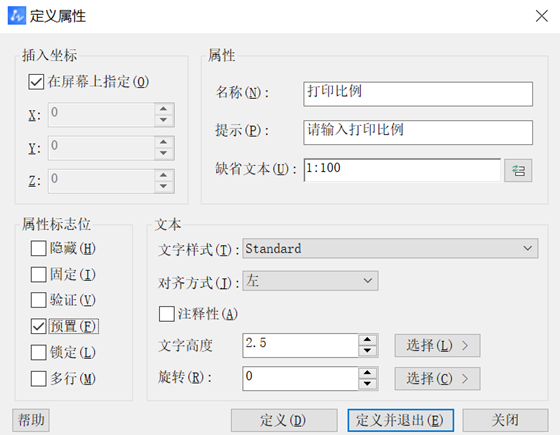

属性的【缺省文本】，也就是属性经常使用的数值或固定使用的数值，如上图中1:100的打印比例。如果勾选了预置，属性块在插入的时候会直接采用默认值。
以上就是本文的全部内容，谢谢你的耐心阅读，希望可以对你有所帮助~
