3D建模软件装配体中如何查找相同实体被哪些部件引用？
3D建模软件装配体中如何查找相同实体被哪些部件引用？
在三维装配设计中，同一个零件可能被多个不同的子装配或组件引用。当需要修改该零件时，了解其所有引用位置就变得尤为重要，因为修改一处可能会影响到所有引用了该零件的组件。为了帮助设计者快速定位相同实体的所有出现位置，软件提供了通过3D BOM列表定位和在绘图区域孤立显示两种方式。下面分别介绍这两种操作方法。
问题描述：
三维设计中，一个零件可能会被多个部件引用，形成不同的部件（子装配），修改这个零件会影响不同组件，因此需要查找相同实体在哪里被引用。
步骤指引：

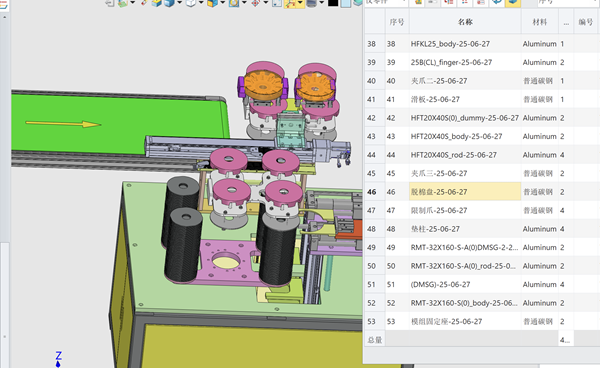

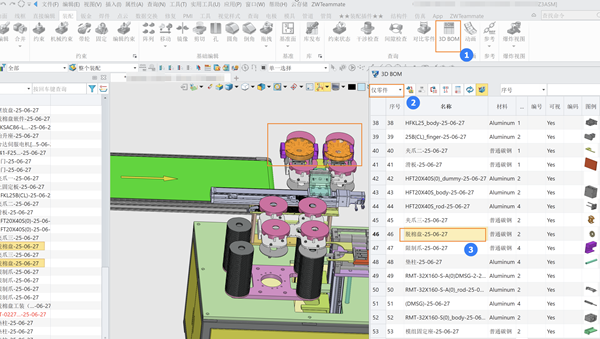

1. 在装配中打开【3D BOM】，设置【仅零件】，在列表点击需要查找的对象，组件会高亮显示不同位置的相同实体。

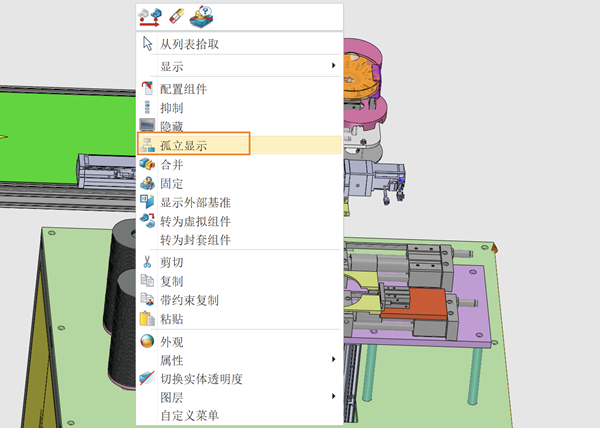

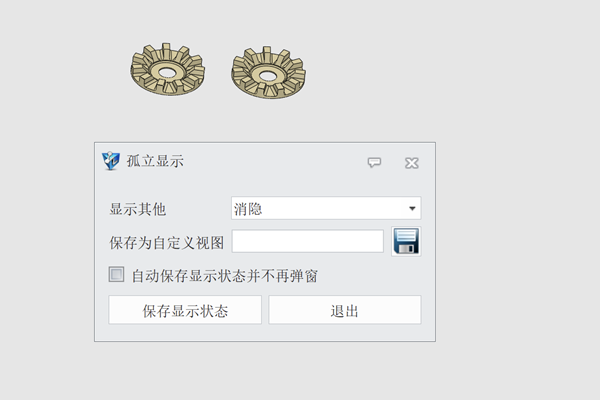

2. 也可以在绘图区域【孤立显示】
通过以上两种方法——3D BOM列表定位和绘图区域孤立显示，您可以快速识别相同实体在装配体中的所有引用位置，从而在设计变更前全面评估影响范围，避免遗漏。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
