3D建模软件工程图如何输出1比1尺寸的DWG或DXF图纸
3D建模软件工程图如何输出1比1尺寸的DWG或DXF图纸
在3D建模的工作流程里，将精心构建的3D模型转化为1：1尺寸的DWG或DXF格式工程图纸，是迈向生产制造、技术交流等环节的关键一步。你是否也常被这个转换过程所困扰，满心期待着能精准输出与实际尺寸毫无偏差的图纸，却总是遭遇各种问题，比如尺寸比例莫名失调，导出的图纸与模型尺寸对不上号？我们将为你详细拆解如何在3D建模软件中，稳稳实现从3D模型到1：1尺寸DWG或DXF图纸的输出，让图纸与模型尺寸精准匹配，为后续工作筑牢根基 。
问题描述：
如下图所示ZW3D工程图尺寸为70，但是输出DWG后图形放大了两倍，那么ZW3D工程图输出DWG格式如何确保图形尺寸一致呢？
步骤指引：

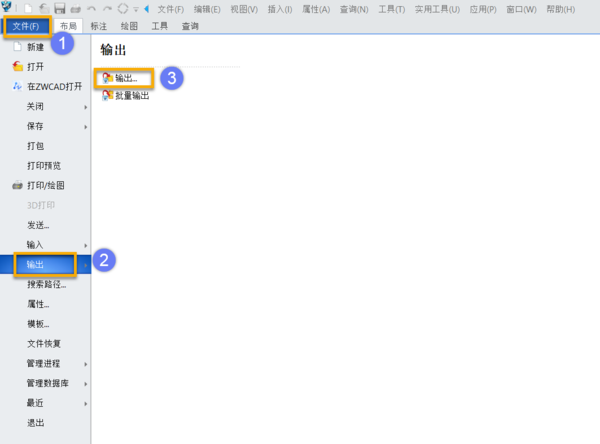

1.【文件】-【输出】-【输出】

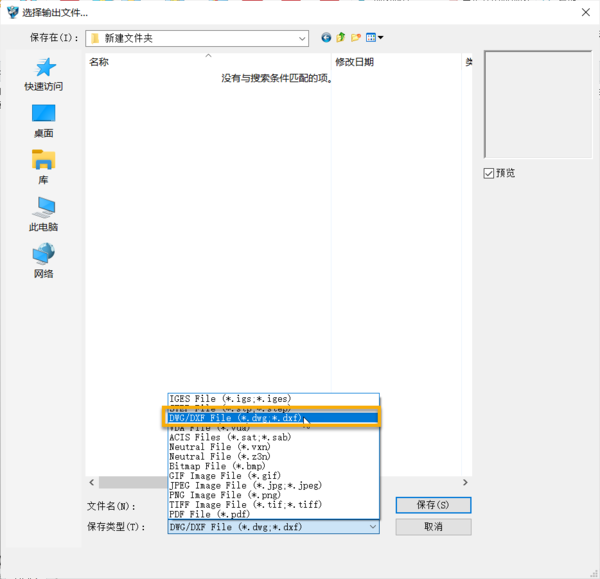

2.保存格式选【DWG/DXF】
3.输出缩放比例改成【图纸 缩放比例=2/1】或【视图 缩放比例=2/1】
注：图纸/视图 缩放比例是布局视图的比例，所以在这里如果选择【默认】输出的DWG/DXF图形尺寸会不一致
4.CAD打开【特性】-【长度】能够看到图形尺寸是一致的
以上就是相关内容的梳理，但愿能给您带来一些帮助。感谢你的认真阅读，如有任何想法，欢迎随时沟通交流！
