CAD机械版一条引线标注多个形位公差的实现方式

在标注形位公差时，如果需要对同一基准要素提出多项精度要求，通常会将多个公差项目放在同一条引线的延长线上，而不是分散标注。这样既节省图纸空间，也便于识读。软件在形位公差编辑对话框中支持添加多行内容，用户可以在一次操作中填入所需的所有公差项目，确认后自动生成复合标注。下面是具体操作说明。

问题描述：

如何在一个引线下标注多个形位公差？CAD机械版一条引线标注多个形位公差的实现方式

步骤指引：

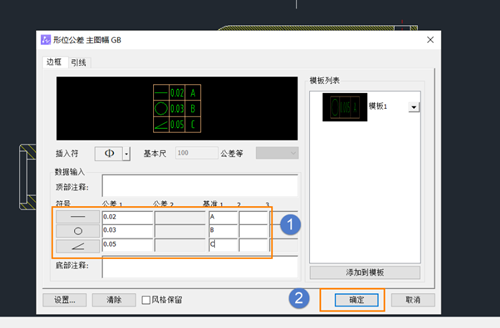

点击菜单【机械-符号标注-形位公差】（【XW】快捷键），在形位公差对话框中，设置多个形位公差，【确定】即可，如下图。CAD机械版一条引线标注多个形位公差的实现方式

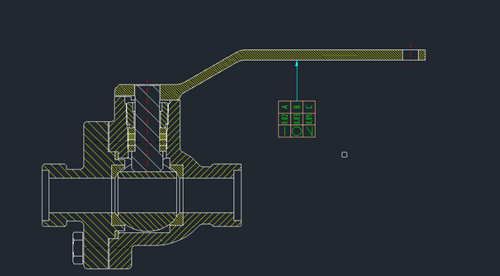

在对话框中添加所需的所有公差行后确认生成，即可得到在同一条引线下组合标注的效果，满足多公差标注需求。
