本文由北京市昌平区康康创客工作室的康奎哲老师提供


埃辛诺斯战刃,俗称蛋刀。相传埃辛诺斯战刃是在一万年前的上古之战中,伊利丹从一名名叫埃辛诺斯的末日守卫军官手中缴获的。兽迷们梦寐以求的蛋刀,完成以下几步就可以轻松拥有,小伙伴们做起来吧!

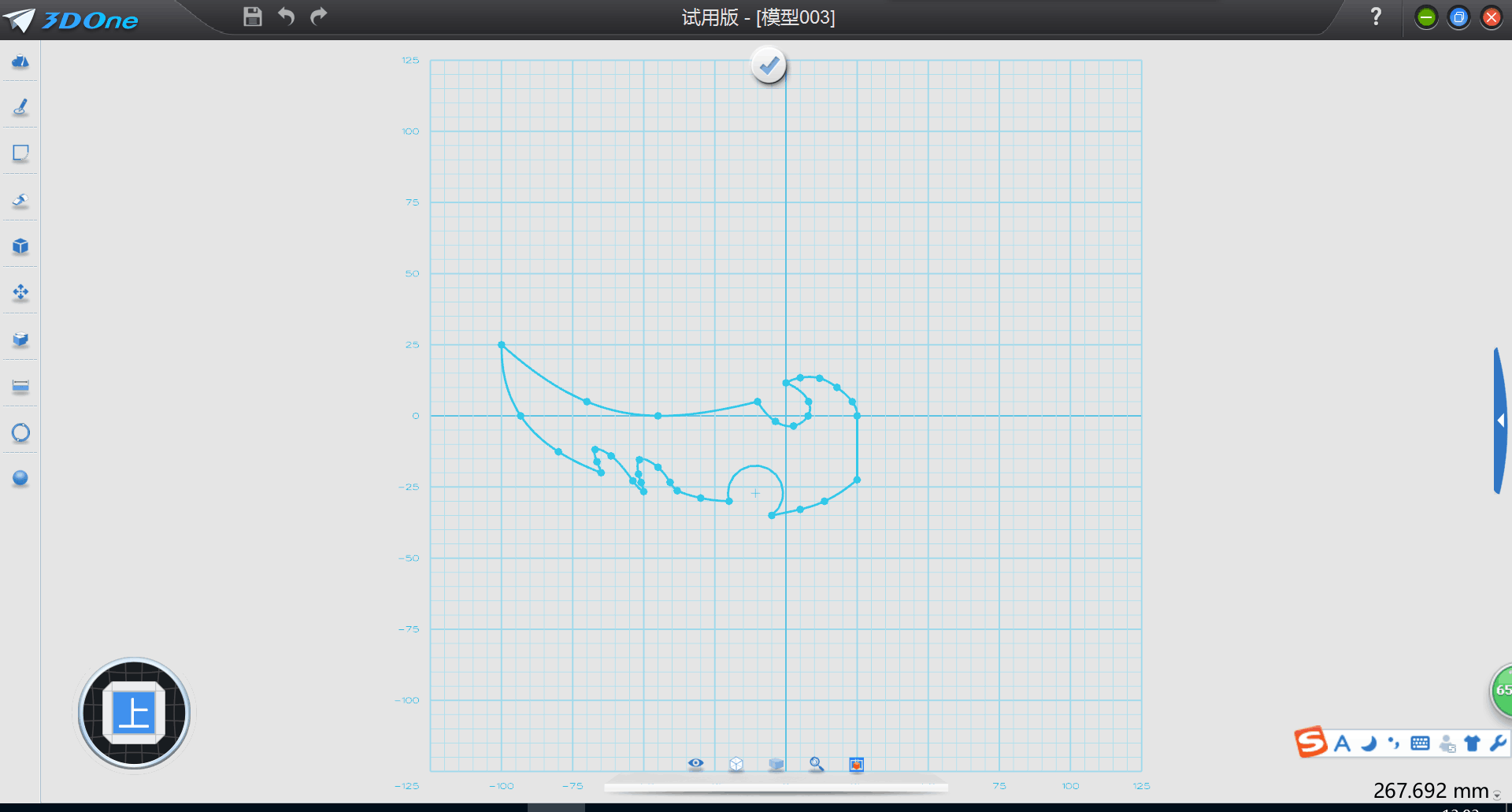

一、画如下草图,蛋刀的刀身平面形状(一半)。这里要综合使用直线、圆弧和通过点绘制曲线命令。

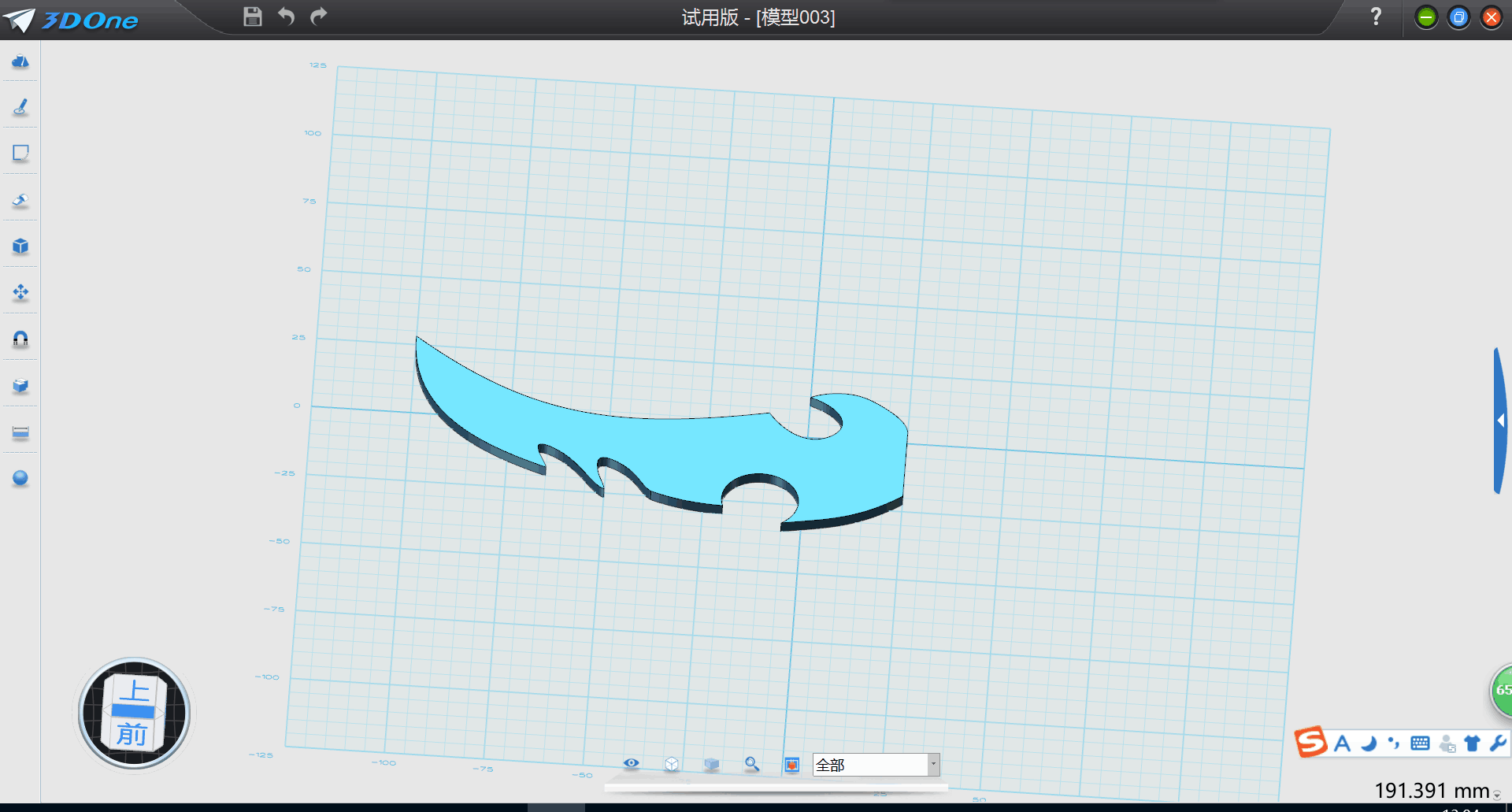

二、草图拉伸,3mm,完成刀身的基本实体。




三、倒角3mm,制作刀刃。这里倒角要注意顺序,不然可能出错(要自己摸索规律哦),接近护手的地方不需要倒角。

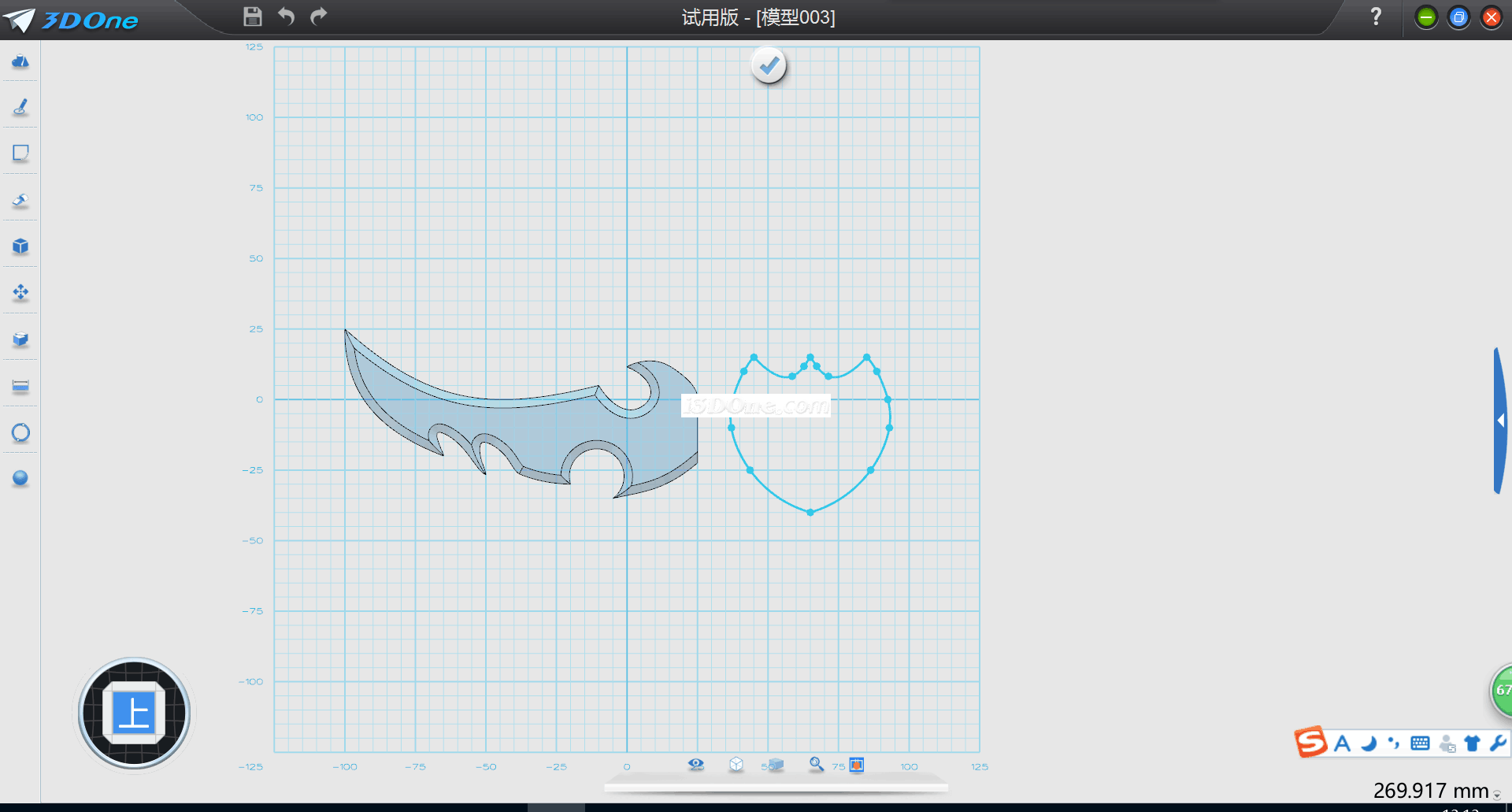

四、画护手的草图如下图。





五、拉伸护手草图,得到实体,拉伸厚度要比刀身厚一些7、8毫米左右,同样倒角(倒角尺寸要比厚度小1mm)。




六、护手上的图案。

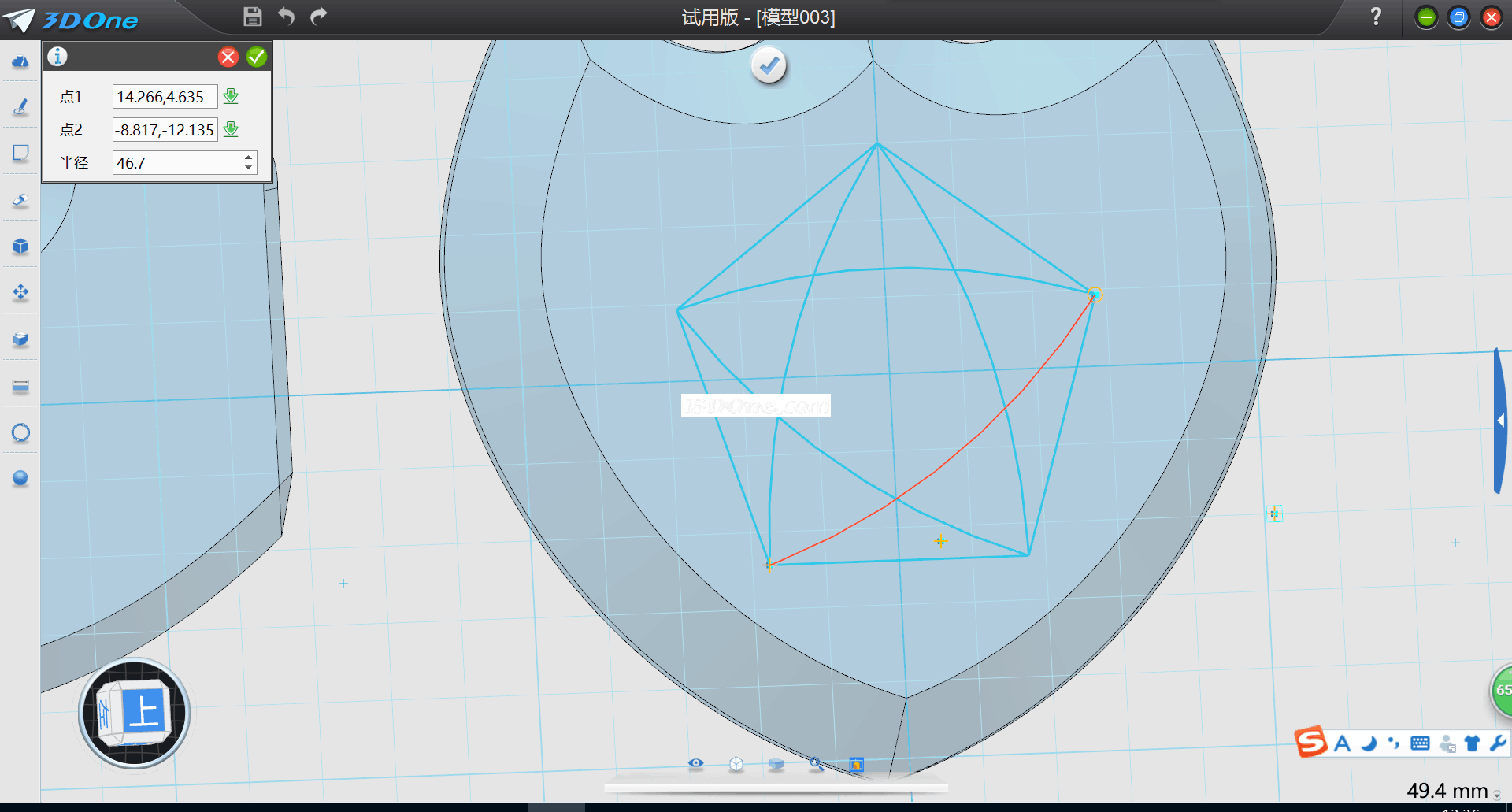

1.钝角五角星。画法如下图,组合使用正多边形和圆弧的命令,然后删除多余的线条,得到钝角五角星。




然后偏移曲线,得到如下草图。

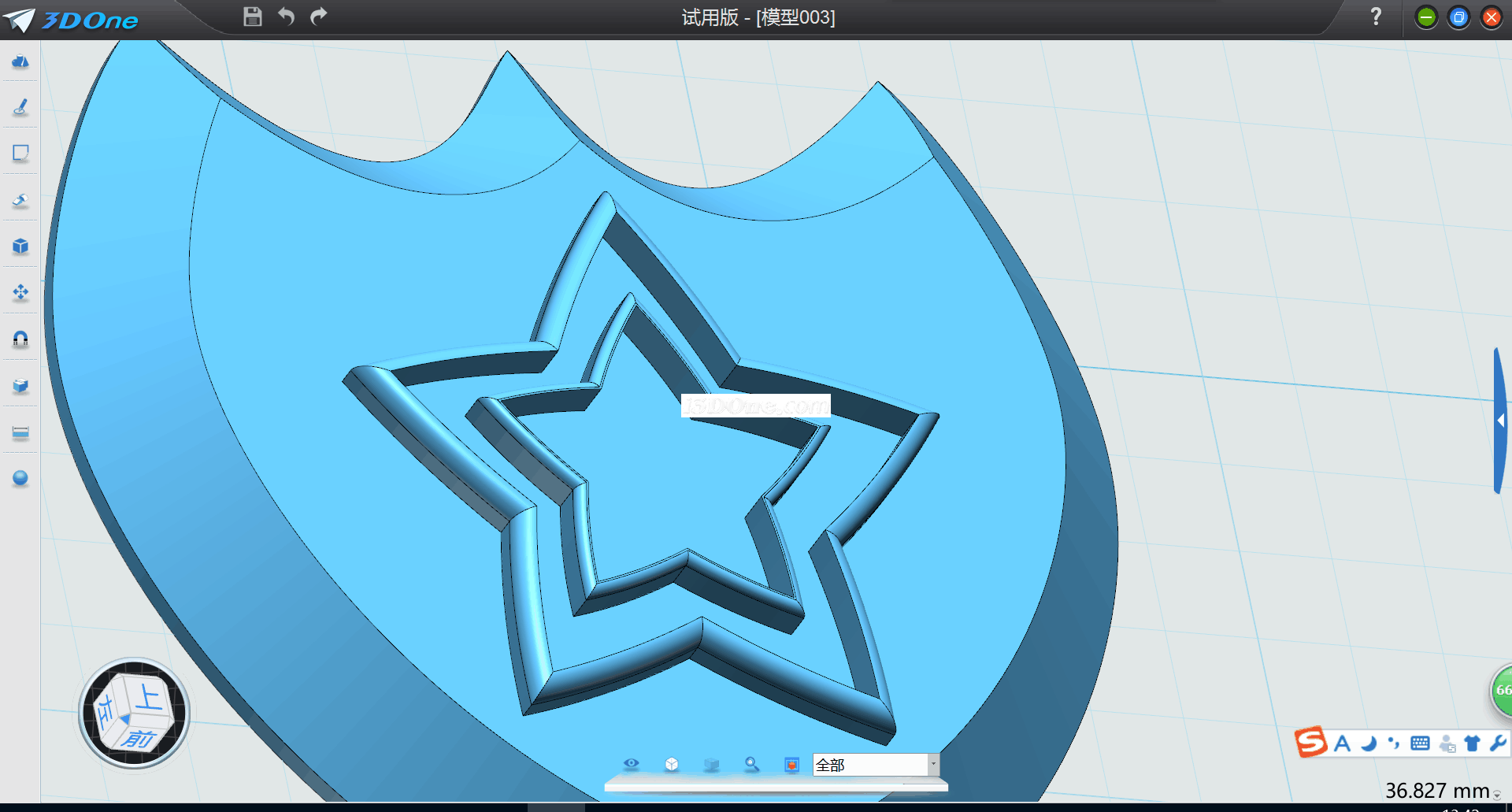

拉伸2mm,得到钝角五角星实体,通过复制、缩放(非均匀,仅缩小X,Y轴)得到两个钝角五角星实体。




钝角五角星中间加入球体,作为装饰。




2.倒品字排列的爪尖。画草图如下图:




旋转360度得到爪尖实体。

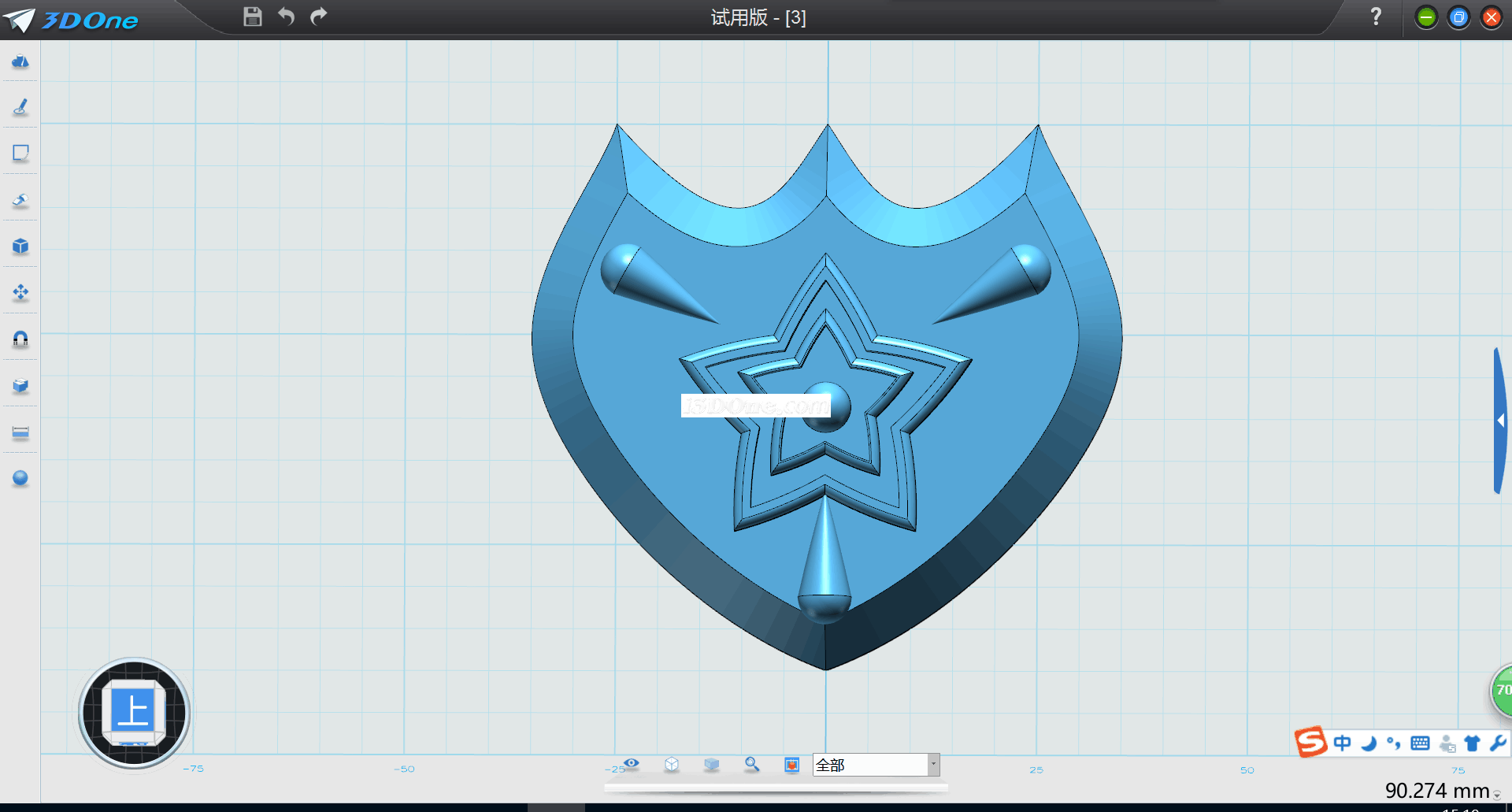

再复制两个,调整好大小,通过旋转、移动放在如下图的位置,并且将护手所有部分进行组合(一定要组合,否则下一步实现不了)。

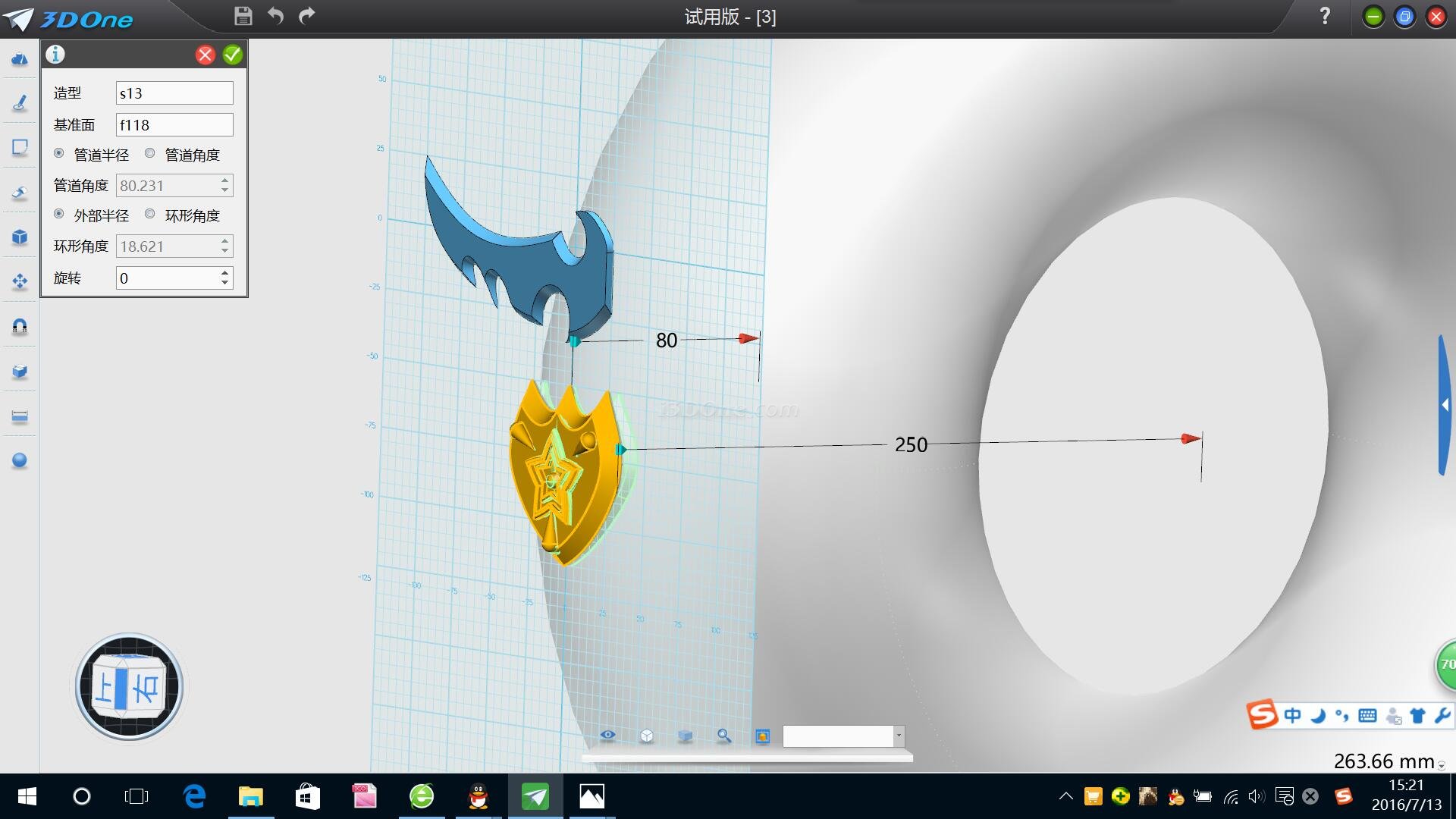

3.制作护手弧度造型。对护手部分使用圆环折弯命令,具体参数根据护手大小的实际情况进行调整如下。

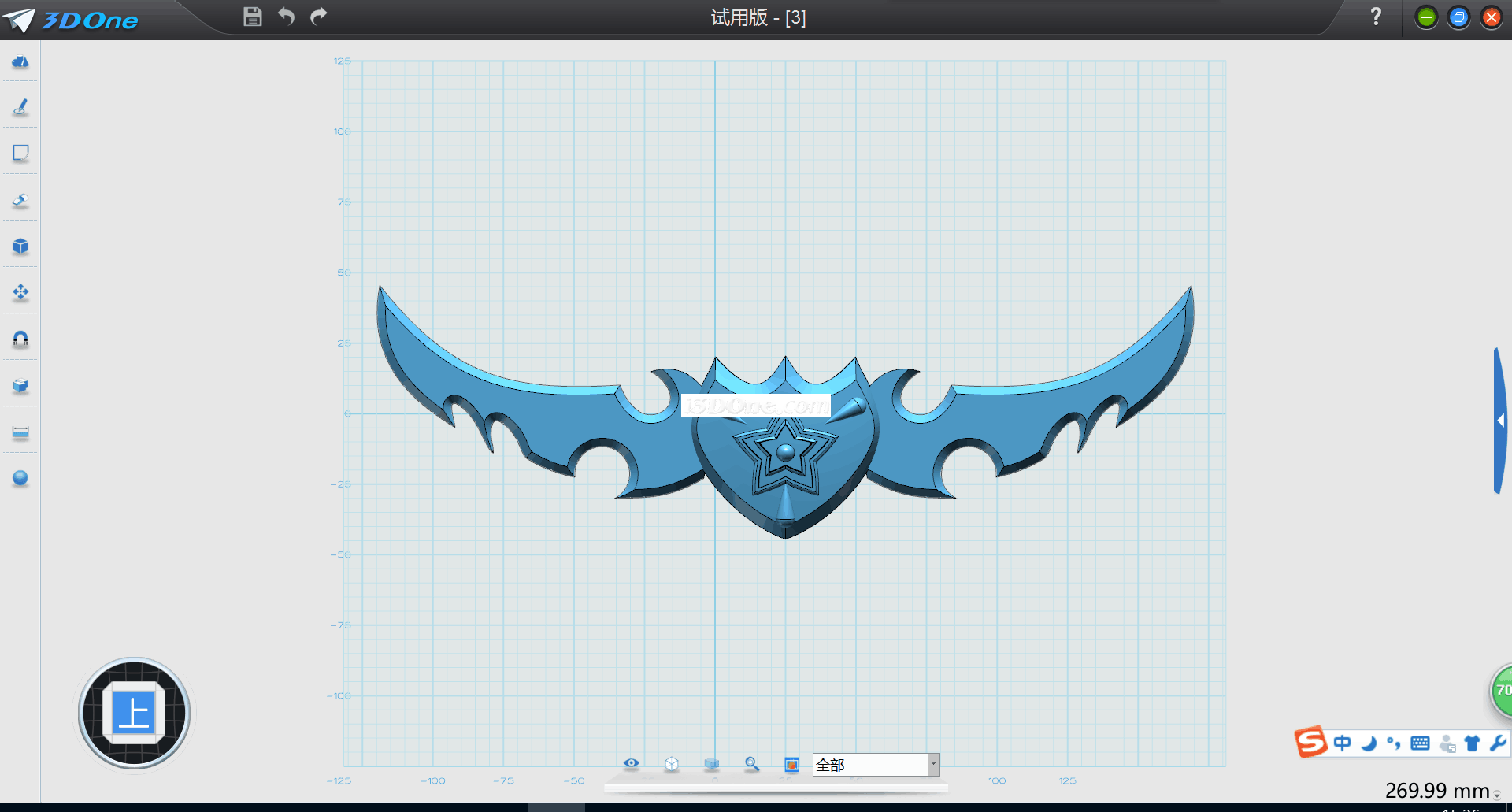

七.对刀身直径镜像命令,并且调整两个刀身与护手的位置如下图。

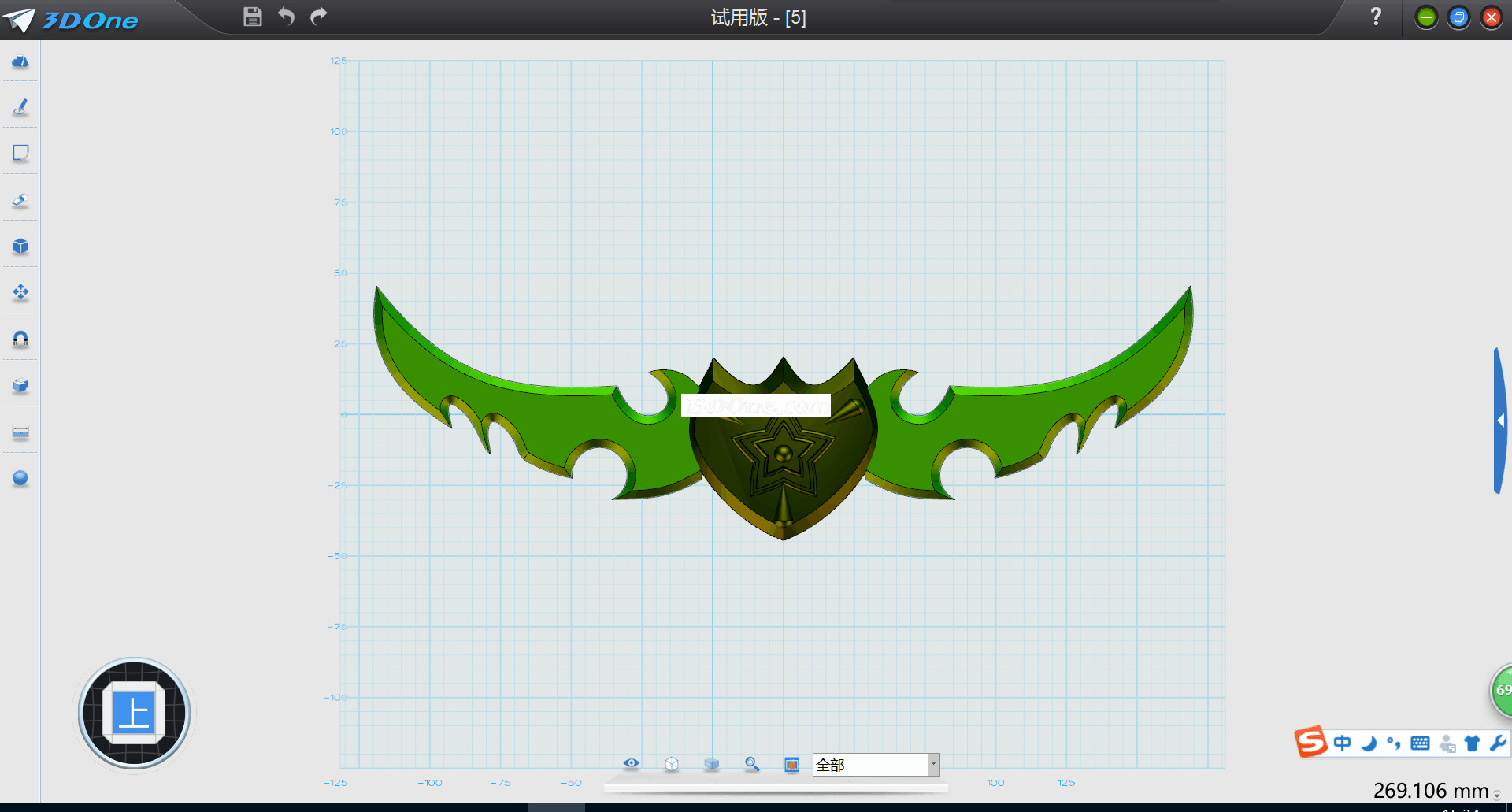

八.完成、渲染。




完成。很简单的,你的魔兽装备库里面又可以增加一把传奇武器了!


不对,蛋刀一定要两把在一起才最好!
